3Dプリンタ4号機

改良H-Belt動作テスト


2013年8月27日

　　　

ベルトを張って動作テストをして見ます。

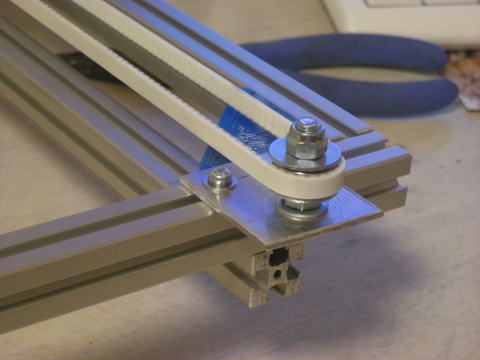

	左側のアイドラーです。

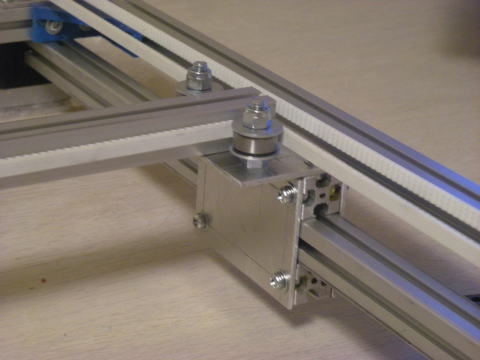

	左側のY軸レールとスライド部分です。 ベアリングの板とX軸を固定する板を切り離しました。 一体による干渉を防止するためです。

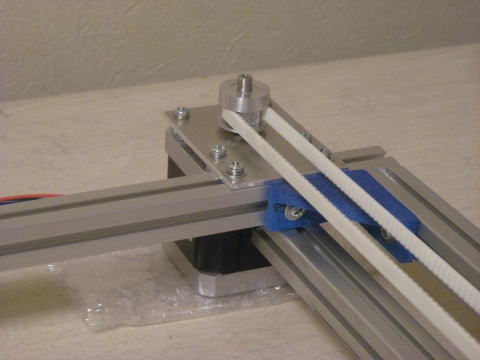

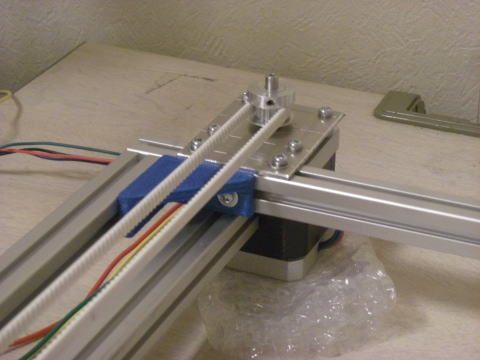

	左側のモーターです。
	右側のモーターです。

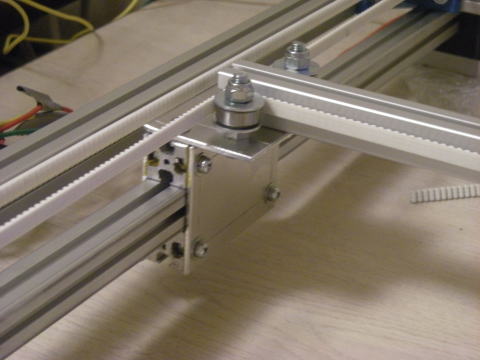

	右側のY軸レールとスライド部分です。

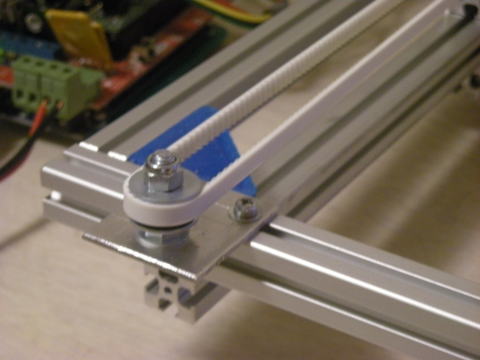

	右側のアイドラーです。

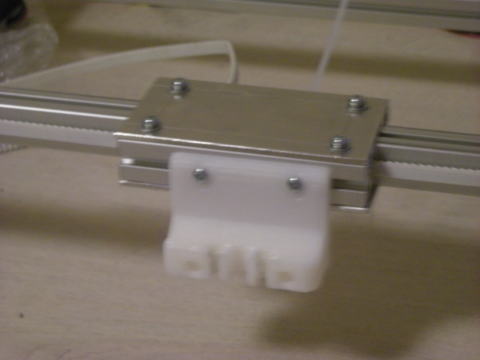

	X軸キャリーです。

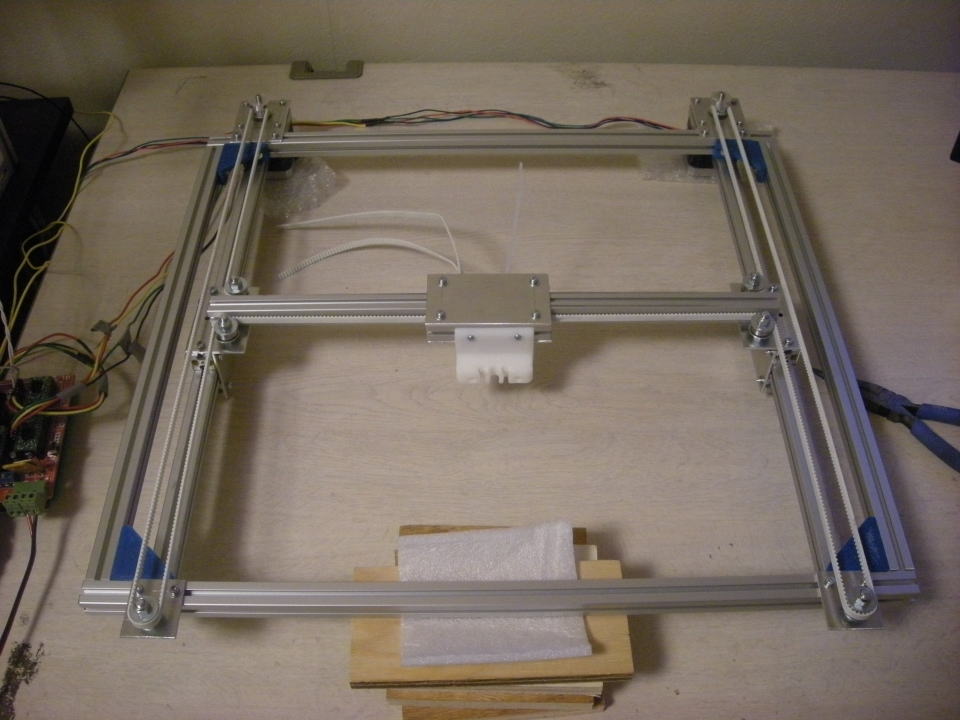

	全体の姿です。
	動かして見ました。

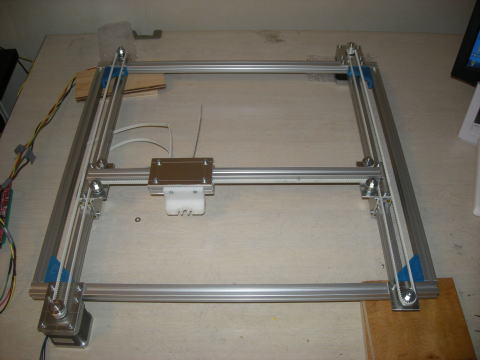

	モーター1台の位置を変えました。 左奥の1台のモーターを手前左に移動しました。 理由はこの方がバランスがいいと思ったからです。 Y軸がプラス方向最大位置へ移動した時、以前のモーターの配置ではモーター→キャリッジ→モーターまでの距離が最も短くなります。 反対にY軸が0の位置へ移動した時、以前のモーターの配置ではモーター→キャリッジ→モーターまでの距離が最も長くなります。 モーターの位置変更後はY軸がどの位置にあってもモーター→キャリッジ→モーターまでの距離が一定になります。 ベルトの伸びの影響を考えるとモーター→キャリッジ→モーターまでの距離が一定の方が良いと考えました。
	動かしてみました。 モーターの位置を変えても同じように動きます。 ただ動きが安定しません。 ロックして動かなくなることがあります。 スライドの抵抗が大きくモーターが脱調してX軸が傾くのが原因と思われます。 X軸が傾かないようにする必要があります。
