3Dプリンタ4号機

H-Belt Y軸スライド機構改良

2013年8月25日

H Beltの製作に戻りました。 Y軸のスライド機構をアルミフレームで作って見ました。

	まず外枠のアルミフレームを用意しました。

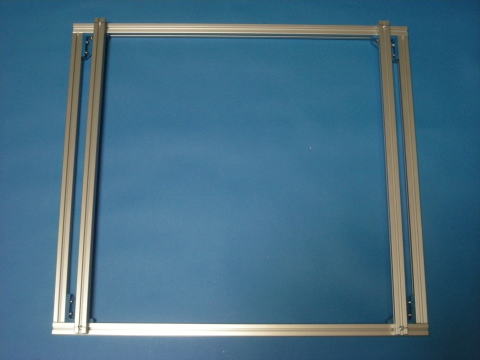

	外枠を組み立てました。スライド用のレールになる部分もアルミフレームで付けました。

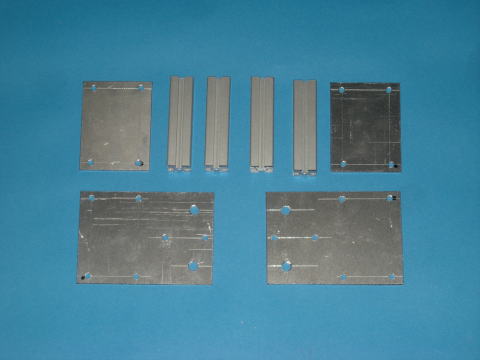

	レールとスライドする部分のパーツを用意しました。
	組み立てました。 Y軸スライド部分の左側です。
	Y軸スライド部分の右側です。

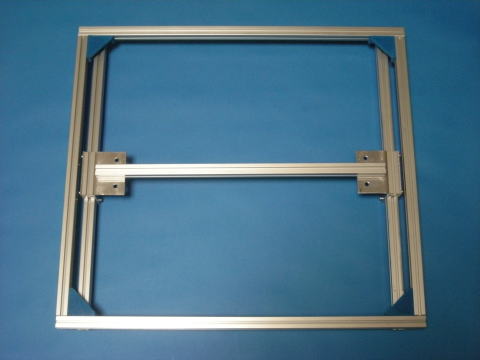

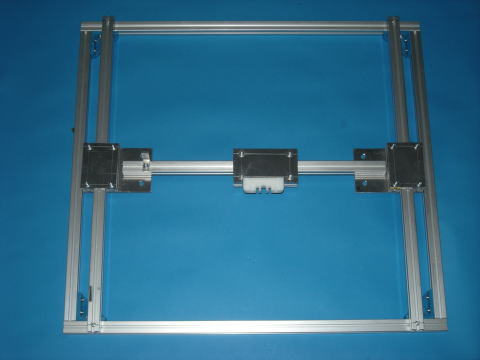

	全体の姿です。

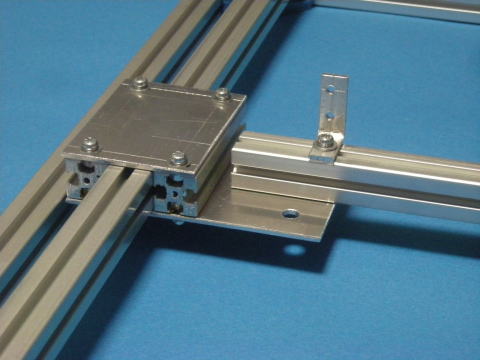

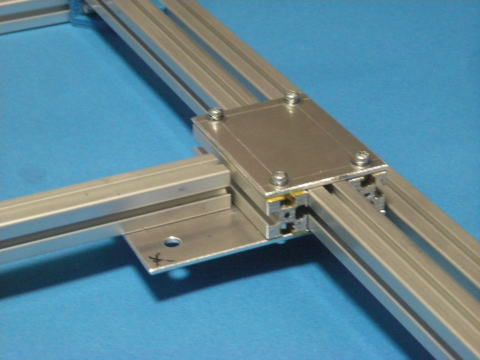

	Y軸スライド部分を変更しました。写真はY軸スライド部分の左側です。 X軸の可動距離を大きくするため、アルミ板をL字型に曲げて、スライド用のアルミフレームを上下に配置するように変更しました。

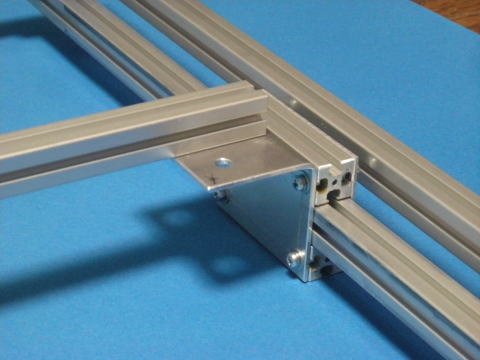

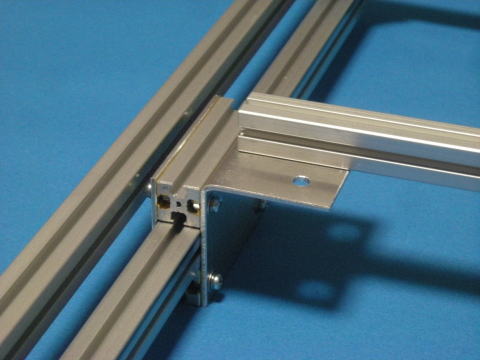

	Y軸スライド部分の右側です。この変更によってX軸の可動距離は45mm伸びて175mmから220mmになりました。
	Y軸の可動距離は260mm確保できています。
