3D プリンタ 3号機 AF1
スライド機構の組立2
2013年6月8日
 |

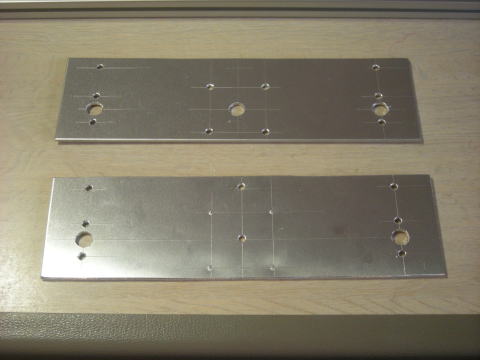

これはZ軸のモーターとリニアシャフトを固定するブラケットです。 |
 |

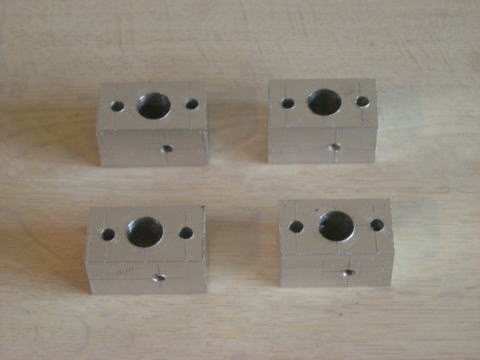

こちらはZ軸用のリニアシャフトサポートです。 シャフトの外形はφ8です。 15x15mmのアルミ四角棒から作りました。 |
 |

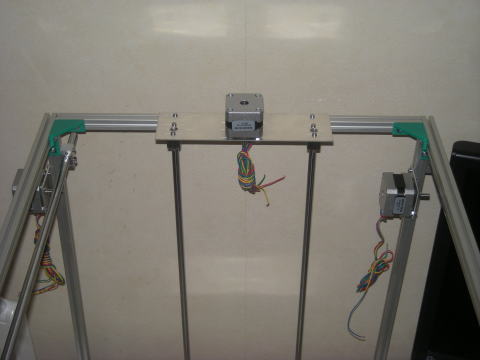

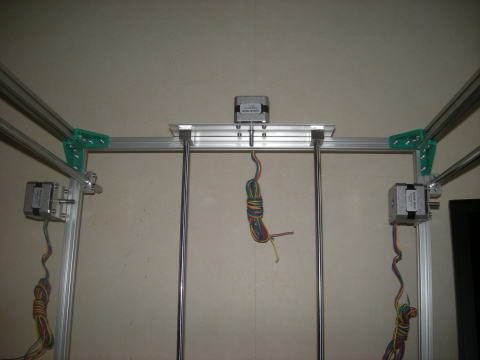

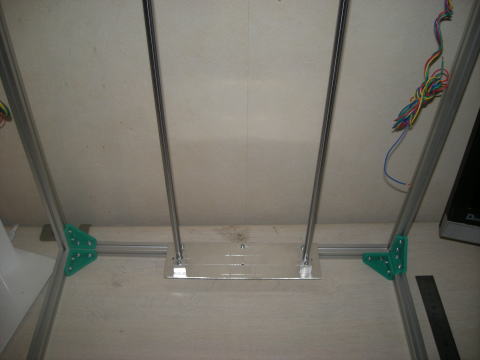

Z軸のモーターとリニアシャフトを取り付けました。。 |
 |
|
 |
|
 |

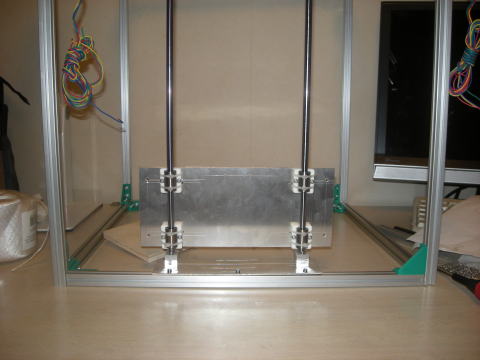

Zキャリイを取付けました。 |
 |

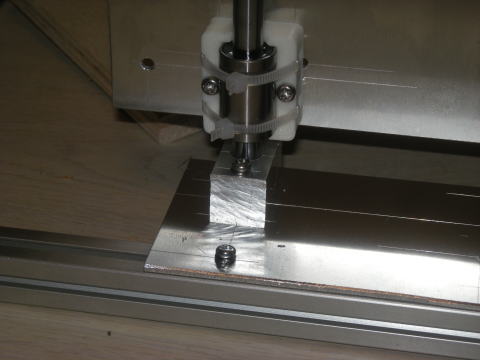

リニアブッシュは印刷パーツとインシュロックタイで固定しました。 |
| 動きが少し硬いようなので調整が必要です。 |
