3D プリンタ 3号機 AF1
スライド機構の組立
2013年6月7日
 |

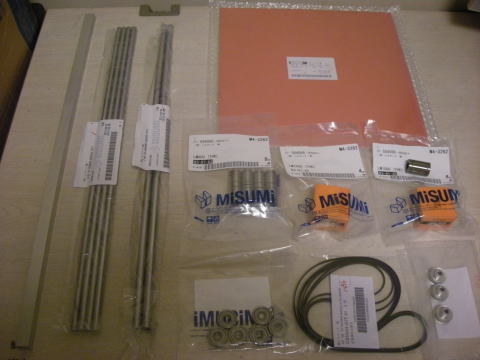

スライド機構のパーツです。 左から １．15x15mmアルミ角棒 ２．φ8リニアシャフト(4本) ３．φ10リニアシャフト(2本) ４．3x300x300アルミ板 ５．LM8UUリニアブッシュ(8個) ６．LM10UUリニアブッシュ(4個) ７．608ZZ φ8ベアリング ８．タイミングベルト(3本) ９．タイミングプーリー(3個) |
 |

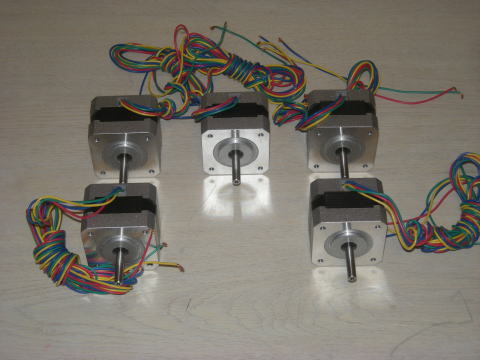

ステッピングモーターです。 秋月電子から購入した1個1000円のモーターです。 コストを考えてトルクの小さいもので統一しました。 少々トルクが不足するかも知れませんがまずやって見て不足したらもう少しトルクの大きいもの(1600円)に変更します。 変更する可能性があるのは1個か2個です。 全部変更になることはないと思います。 |
 |

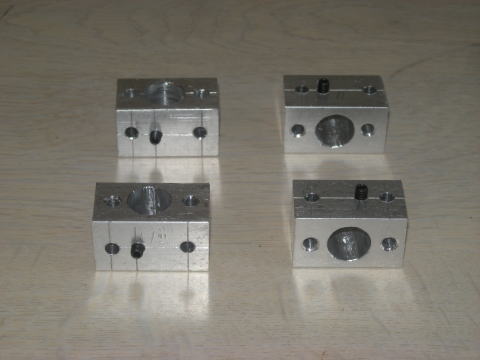

これはφ10のリニアシャフトをフレームに固定するサポートです。 15x15mmのアルミ四角棒から作りました。 シャフトが抜けないようにホーローセットを付けました。 |
 |

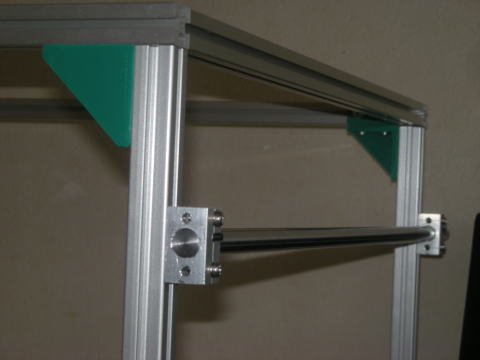

このようにシャフトを固定します。 |
 |

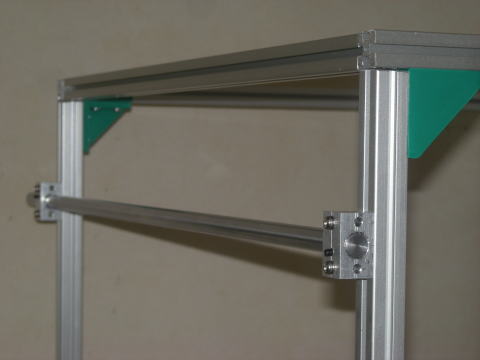

このシャフトはY軸のガイドになります。 高さは自由に調節できます。 |
 |

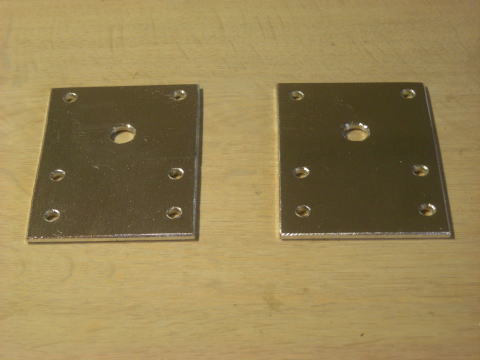

これはY軸用ステッピングモータのマウントです。 |
 |

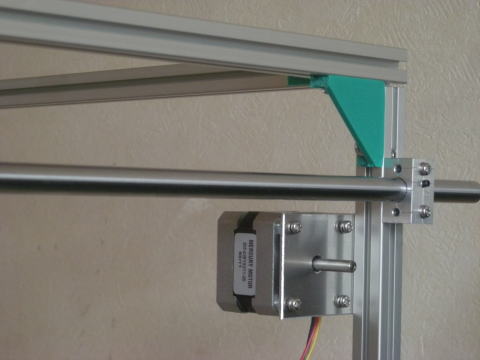

このように取り付けます。 |
