 ホームセンターにあるパネルソー |
 改造前の自作パネルソー |
 改造後の自作パネルソー |

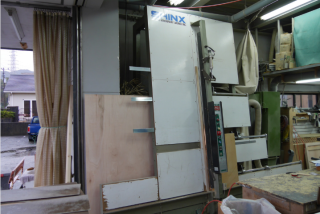

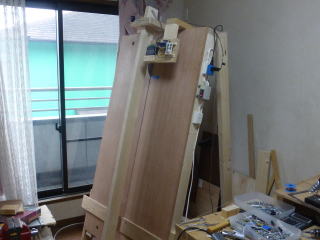

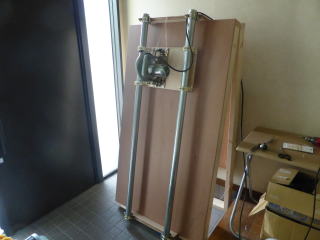

ホームセンターで見かけるパネルソー(写真左)は丸鋸がパネルの背面に隠れています。 材料をパネルに固定してスタートすると鋸刃がパネル裏面から出てきてスライドします。 材料の固定は自動化されています。 縦長のバーをエアーシリンダー等で動かして材料を固定する仕組みです。 以前に製作したパネルソー(写真中)は丸鋸をパネルの手前に配置していました。 丸鋸を手でスライドさせるなら必然的にそのような位置になります。 ホームセンターで見かけるパネルソーに近づけたいと思って改造する事にしました。 丸鋸とそのスライド機構を背面に移動しました。(写真右) 材料の固定は縦長のバーにして手動で動かす仕組みです。 |
||
 |
 |
 |
 |
 |
 |
| 丸鋸をパネル背面に 20200530 |
クランプ作成 20200531 |
切断テスト 20200601 |
単管クランプ交換 20200603 |
チェーン駆動に変更 20200602 |
チェーン取り付け 20200606 |
 |
 |
 |
 |
 |
 |
| ドライバ交換 20200610 |
丸鋸交換 20200611 |
スライド速度制御 20200612 |
CPU交換とLCD表示 20200614 |
丸鋸スイッチ取付け 20200616 |
ステンレスワイヤーに交換 20200617 |
 |
 |
 |
|||
| 切断テスト 20200617 |
マイクロスイッチ取付け 20200618 |
DCモーターのテスト 20200618 |
