3D プリンタ　2号機
エクストルーダー

OB1.4用を製作する方にアルミフレームをお分けします。
工作市場で販売しています。

2013年5月25日

　　　

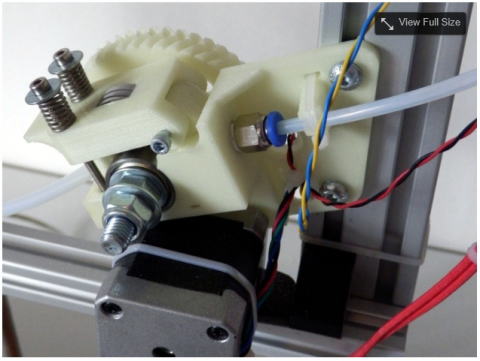

Thingiverseで具合のいいエクストルーダーを見つけました。

http://www.thingiverse.com/thing:60531

具合がいいという点は下記の通りです。

１．アルミフレームに取り付け易い形
２．ボーデンスタートを固定し易い
３．42x42mm角サイズのステッピングモーター
４．φ1.75フィラメントに対応

OB1.4用のエクストルーダーとしてこれを作る事にしました。
ギヤは含まれていないのでOB1.4用を使います。

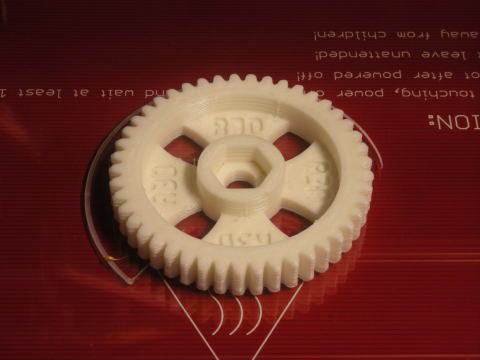

こちらは大きい方のギヤを印刷しているところです。
完成しました。
きれいにできました。
徐々に仕上がりが良くなって来ました。

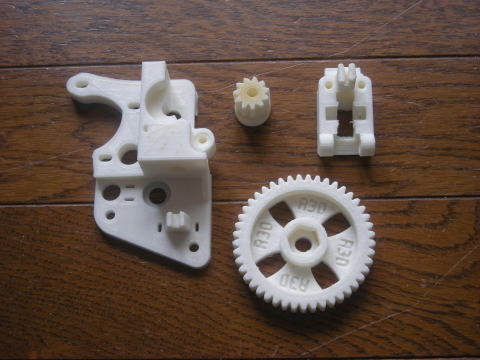

エクストルーダー用のプラスチックパーツがそろいました。

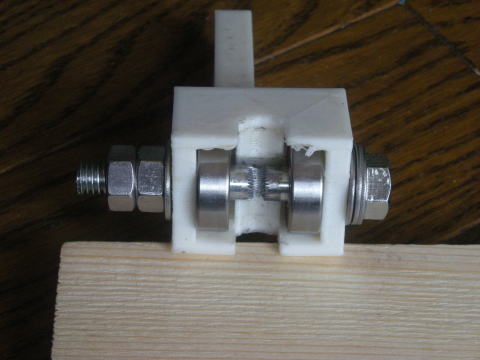

Thingiverseにホッブドスタッドを作るためのホッビングツールがありました。
これを印刷して旋盤でホッブドスタッドを作りました。

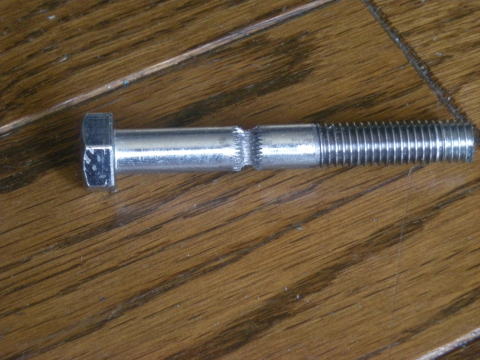

完成したホッブドスタッドです。
少し削り過ぎましたが大丈夫だと思います。
だめなら何度でも作り直しできます。
なにしろ材料はただのM8のボルトですので安いものです。

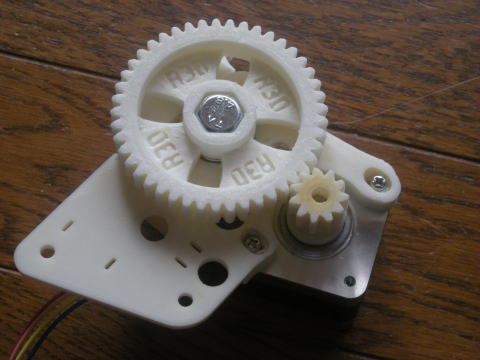

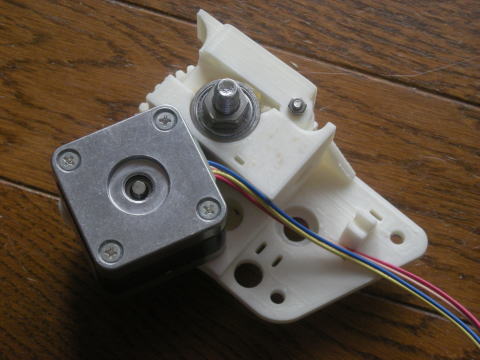

組み立てました。
ボーデンスタートをエクストルーダーのフィラメント出口に固定するアダプタが必要です。

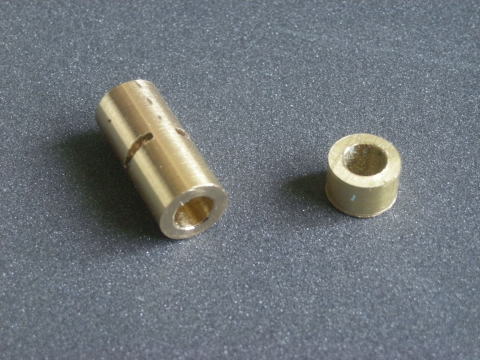

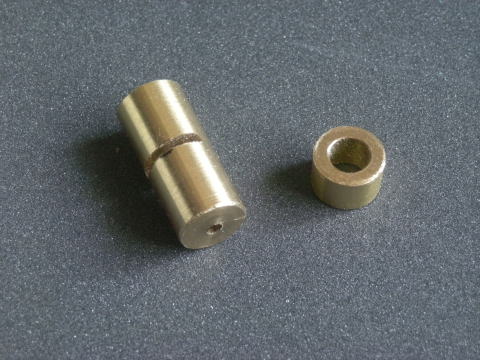

真鋳の丸棒を削ってアダプタを作りました。
左はアダプタ本体で右はカラーです。
本体の穴のサイズは両端で違います。
こちらはφ5です。
ボーデンスタートが入ります。
こちらはφ2です。
フィラメントが出る穴です。
中央の切り込みはボーデンスタートを固定するための切り込みです。
U字型の板かまたは針金でボーデンスタートが抜けないよう固定します。

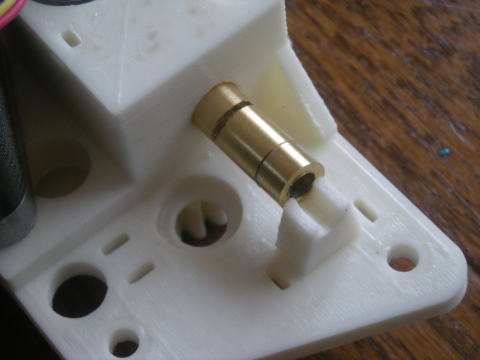

この位置に付きます。
エクストルーダーのフィラメント出口です。

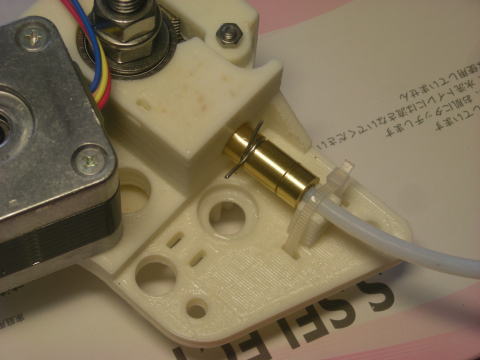

ボーデンスタートの付いたPTFEチューブを付けるとこうなります。
ボーデンスタートはアダプタの中に隠れて見えません。
本体への取り付けはアルミ板をL字型に加工して取り付けました。

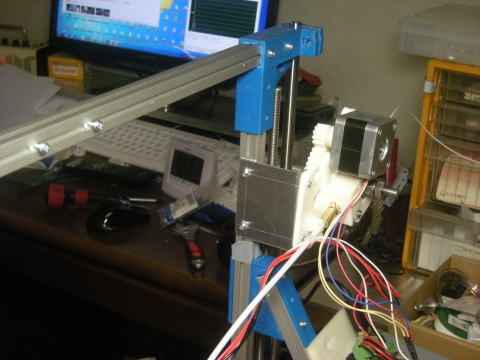

後ろから見た姿です。

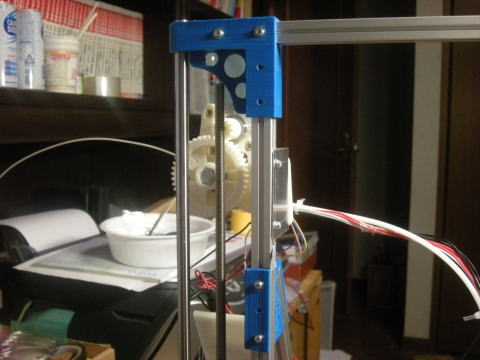

前からみた姿です。
エクストルーダーの試運転をしました。
正常に動作しました。
