3Dプリンタ4号機

Z軸ガイドシャフト


2013年7月27日

　　　

アルミフレームを利用したガイドレールは後回しにします。
とりあえず手持ちのガイドシャフトを付けました。
ガイドシャフトはφ10です。

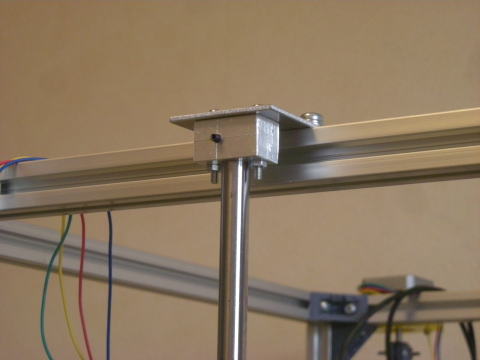

上側固定の様子

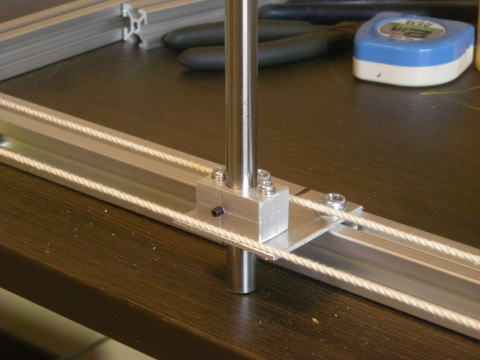

下側固定の様子

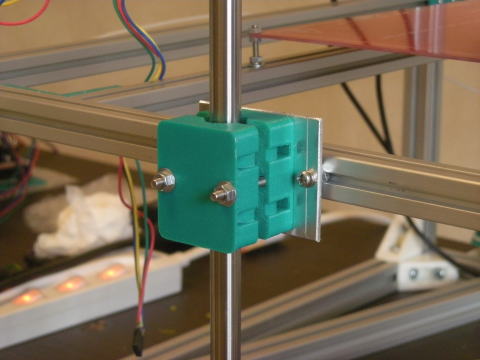

リニアベアリングとそのサポートパーツ。
リニアベアリングはLM10UUです。
個数は左右各1個、合計2個。

サポートパーツはヒーティングベッドのフレームに固定されています。
これでヒーティングベッドの安定した上下の動きが得られます。

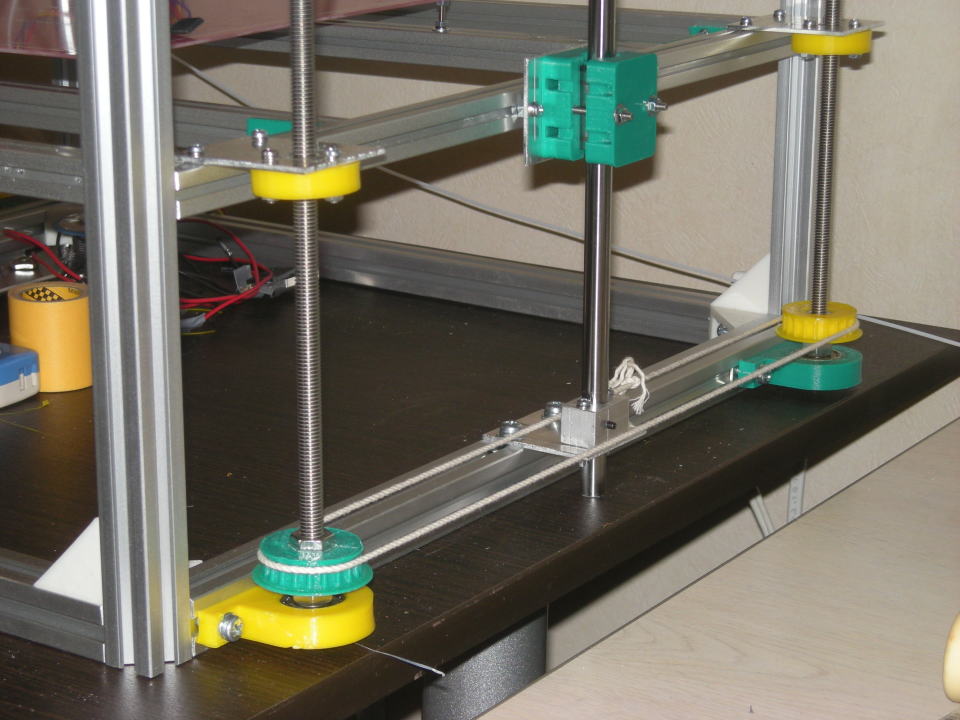

全体の様子です。
送りネジのナツトホルダーには遊びを設けました。
の遊びが長ネジのたわみを許容します。
