3Dプリンタ4号機
Z軸モーター移動
2013年9月18日
 |

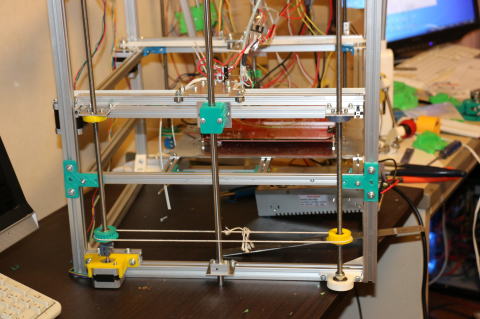

上部に取り付けていたZ軸用モーターを一番下に移動しました。 |
 |

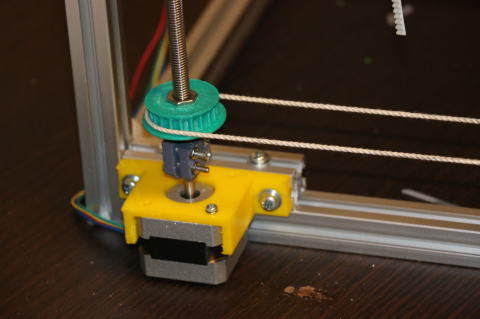

この位置です。 理由はモーターの反対側のベアリングを外してフリーにしたかったからです。 モーターが上にある状態で下側をフリーにすると荷重によってカップリング部が抜けてしまいます。 モーターを下にして上をフリーにすれば荷重はモーターの軸で支えますのでカップリングは抜けません。 |
 |

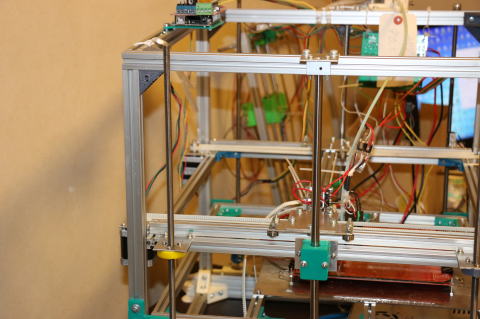

このように送りネジの上側がフリーになりました。 フリーにする理由は送りネジに曲がりがある場合に両端をモーターとベアリングで支えるとH-Beltフレームが揺れてしまうからです。 送りネジの片方をフリーにするとH-Beltフレームの揺れが抑えられます。 |
 |

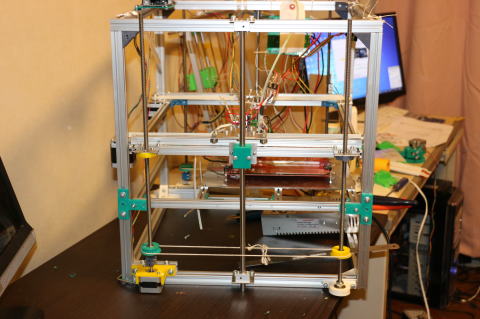

全体の様子です。(左側面) 右側の送りネジはベルトでドライブされるのでモーターはついていません。 こちらも上部のベアリングを外してフリーにしました。 送りネジの上部をすべてフリーにすることによってH-Beltフレームの揺れが少なくなりました。 |
