新コックピット12

20251219

現在の訪問者数

ビューカウント



2025/12/19

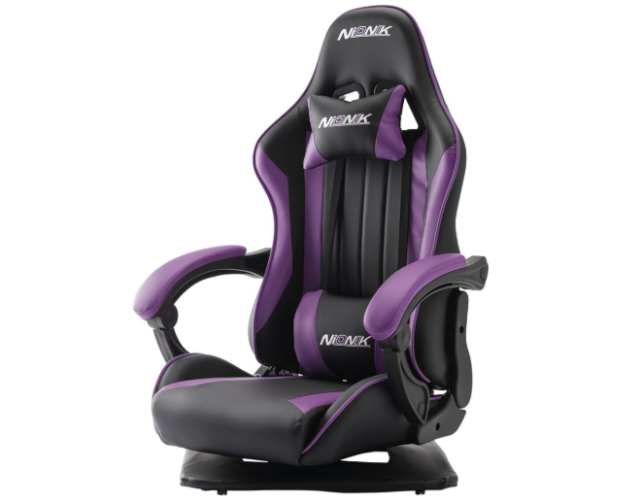

ゲーム用として販売されている座椅子を買いました。
モーションシムのシートに利用します。
リクライニング機能が付いています。
360度回転できる機構も付いています。
モーションシムではその回転機構は使いません。

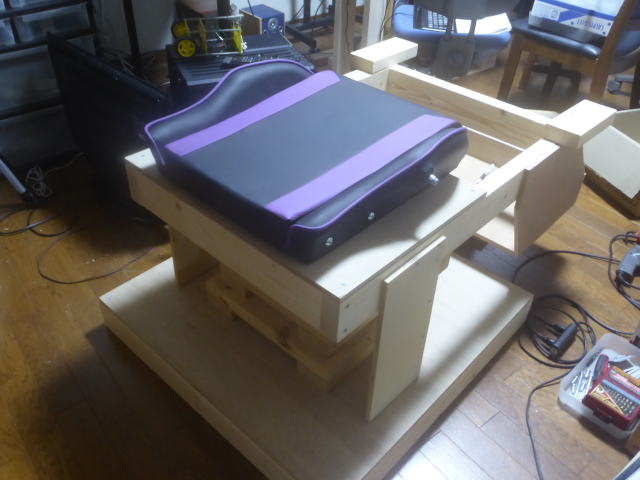

まず椅子部分を取り付けました。

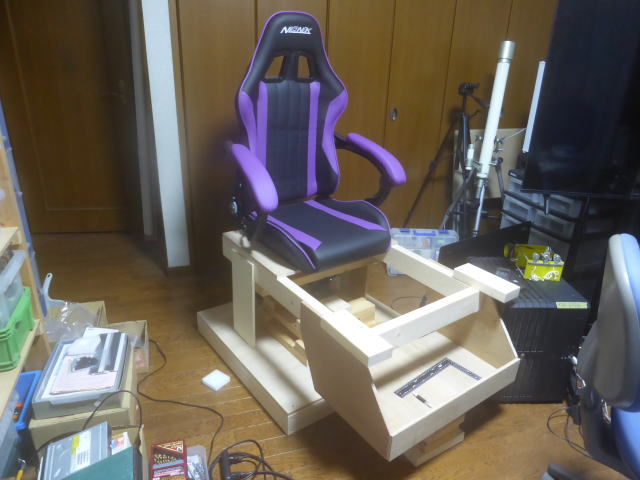

続いて背もたれも取り付けました。
座る場所ができてモーションシムらしくなってきました。

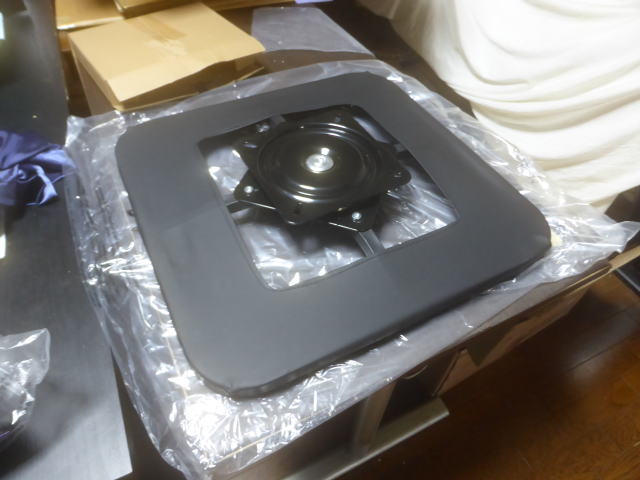

こちらは座椅子に付属していたターンテーブルです。
不要なので処分する予定でしたが利用価値がある事に気づきました。
今回のモーションシムに装備する計画ではありませんが将来アップデータする事があればヨーモーションの回転軸として使えるかもしれません。

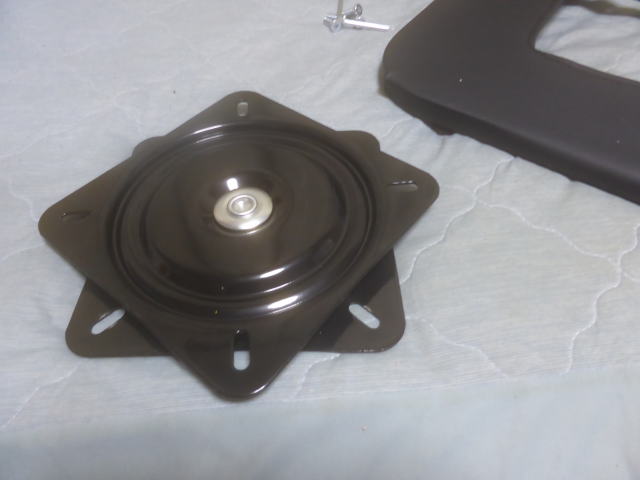

回転機構を枠から取り外しました。
回転機構は2枚の金属板をプレスして作られています。
2枚の金属板は同じ形に見えます。

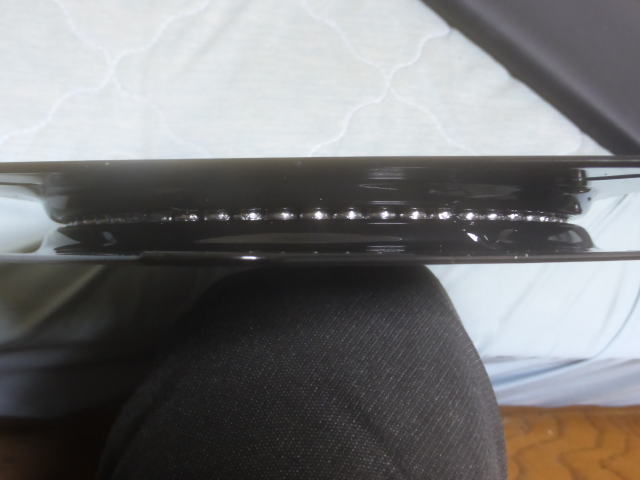

横からみたら金属ボールがたくさん並んでいました。
これは大きなボールベアリングです。

モーションシムの土台の前方中央の下(底)にこれを取り付けます。
後方の左右には車輪を各1個取り付けます。
台の垂直荷重は100kgを超えると思います。
この荷重をこのベアリングと2個の車輪の3箇所に分散して支えます。

今制作しているモーションシムにヨーモーションは含んでいません。
将来ヨーモーションを追加する事があればこれを利用しようと思います。
