CoreXY 3Dプリンター改良

Zキャリッジ改良3
φ12左右支持

2018年6月4日


現在の訪問者数


ページビュー数

	カンチレバーを止めて左右両側で支える方法に変更します。

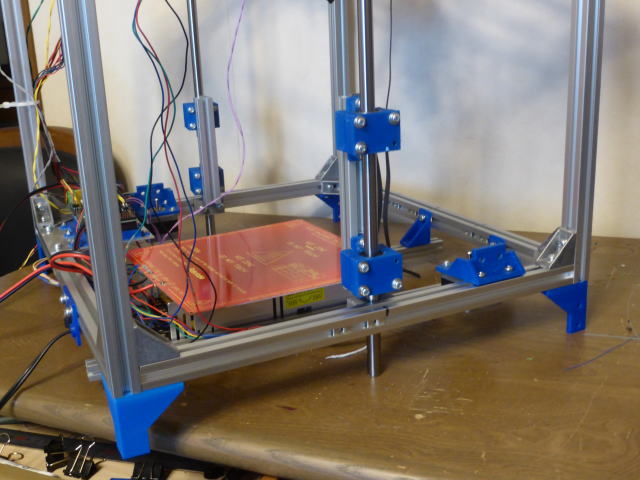

	裏返ししました。 送りねじのナット受けが見えます。 送りねじがフレームの中心線からずれた位置にしました。 なぜならガイドシャフトの内側にアルミフレームが十字に組稀ていてガイドシャフトからモーターの軸までの距離が遠くなり、モーターマウントが作りにくいからです。

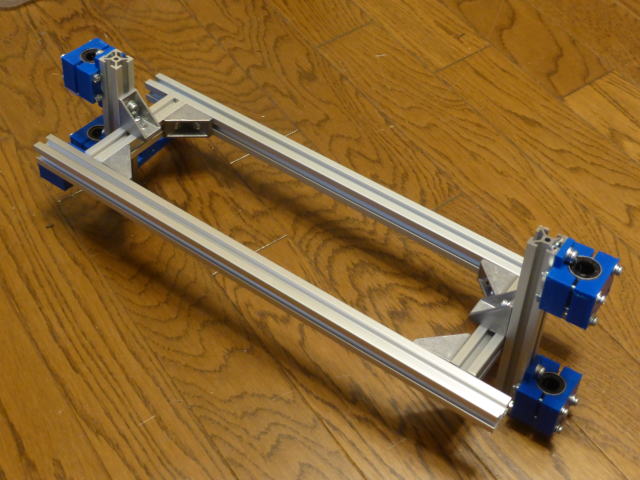

	本体にガイドシャフト(12φ)を取り付けました。 ガイドシャフトにはスライドベアリングを通してあります。

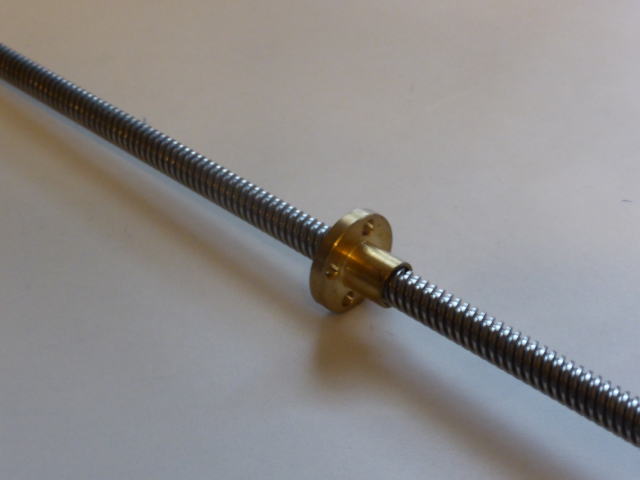

	送りねじには以前はM8のねじを使っていました。 今回写真のような太さ8mmの角ねじのものを使いました。 ナットは真鍮製です。 シャフト1回転でナットは8mm動きます。 こちらの方が精度よさそうだからです。

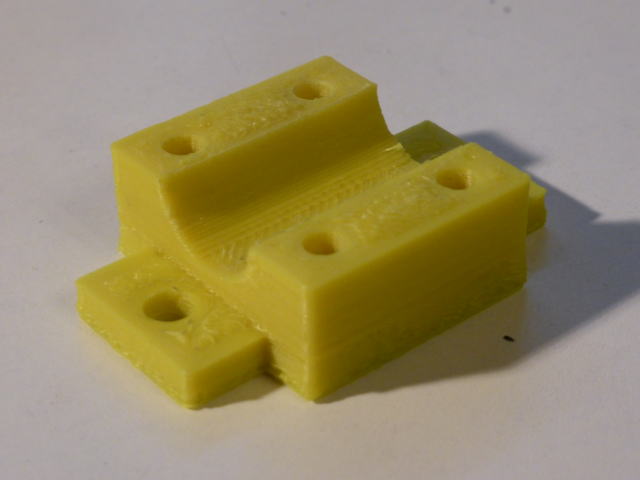

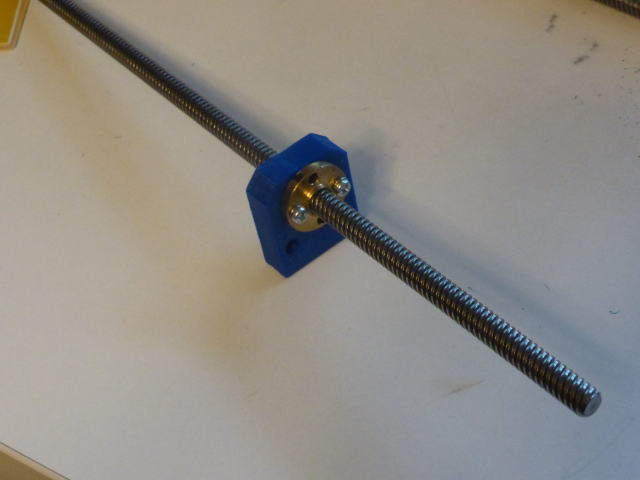

	送りねじのナットにブラケットを付けました。

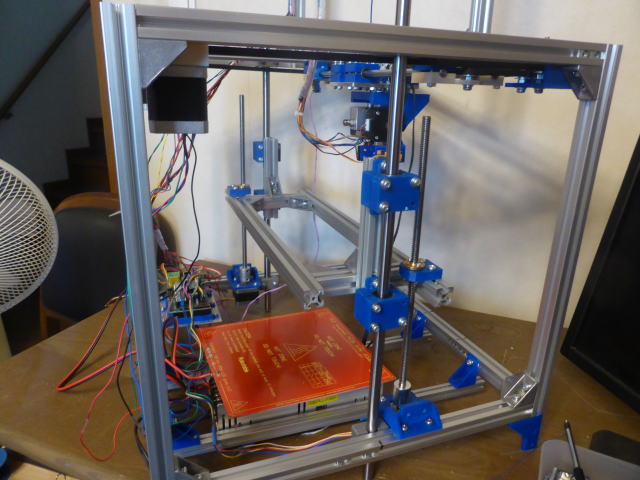

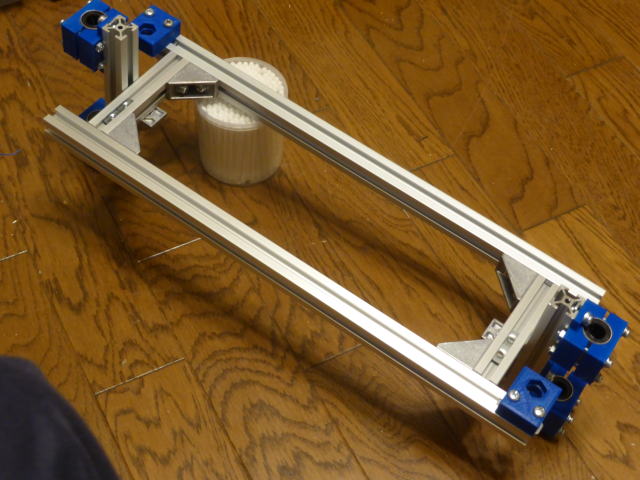

	ヒートベッドフレームと送りねじを取り付けました。

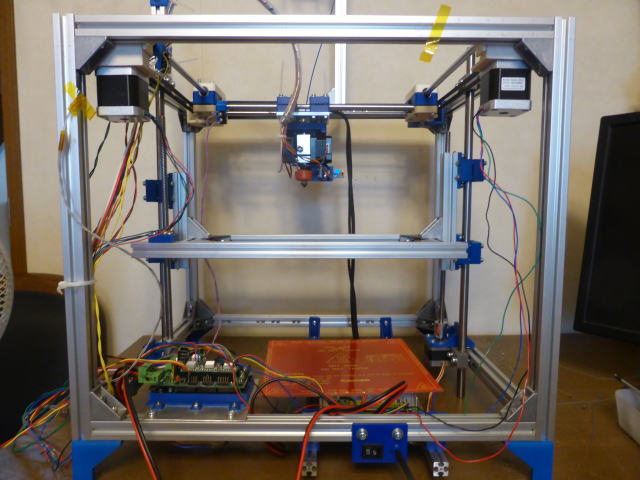

	正面からの様子

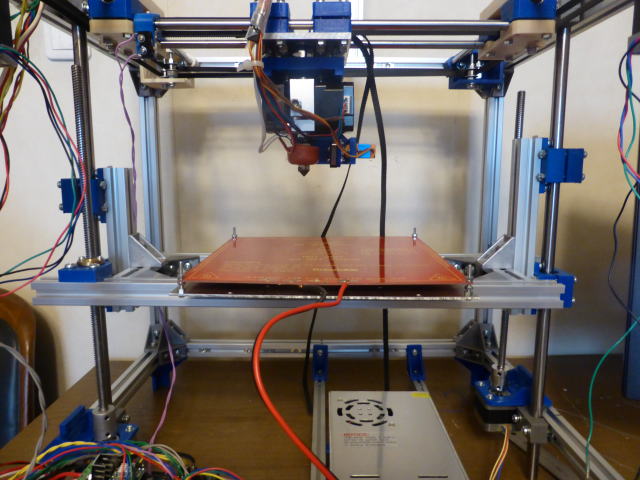

	ヒートベッドを取り付けました。

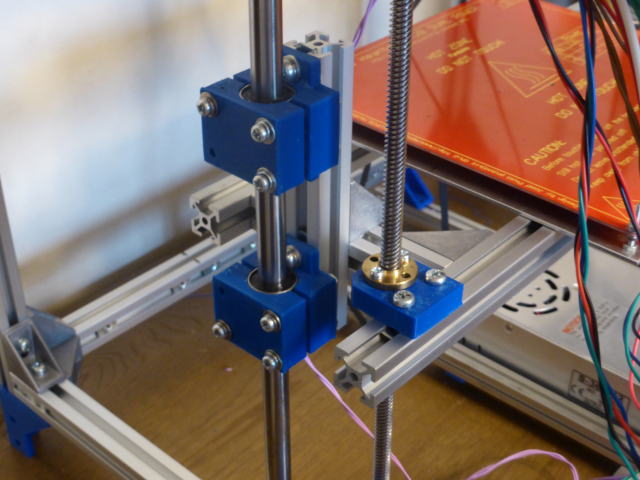

	Z軸のスライドベアリングと送りねじ周辺
	動作テスト(動画)
	印刷してみました。
	うまく印刷できました。 段差もほとんどなくきれいです。
