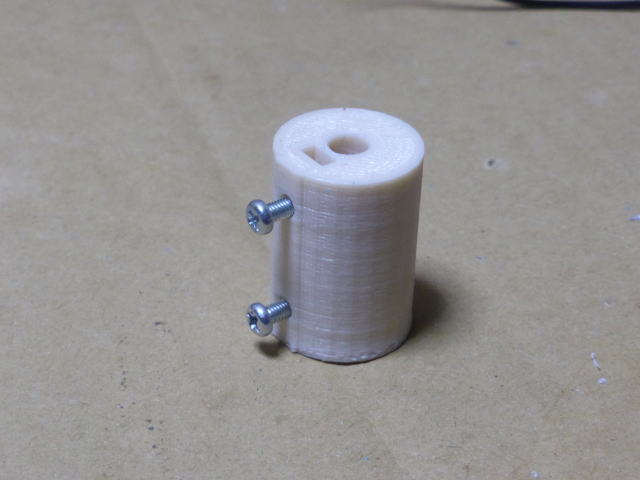

写真は3Dプリンターで作ったカップラーです。 リジットタイプなので軸ずれがあるとモーターが揺れてしまいます。 |
 |

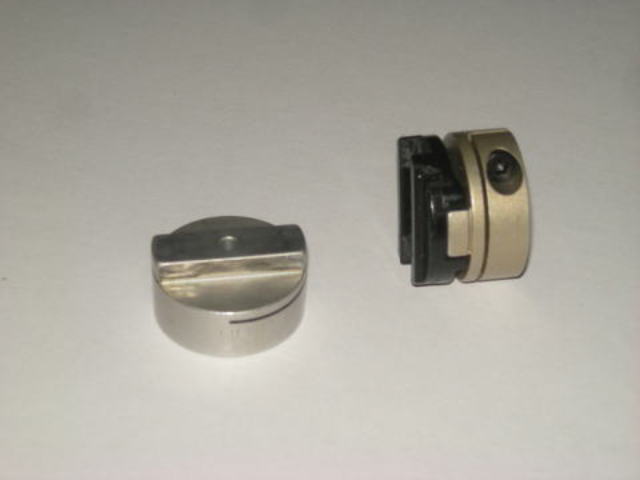

写真のようなカップラーを金属とプラスチックで作ります。 |
 |

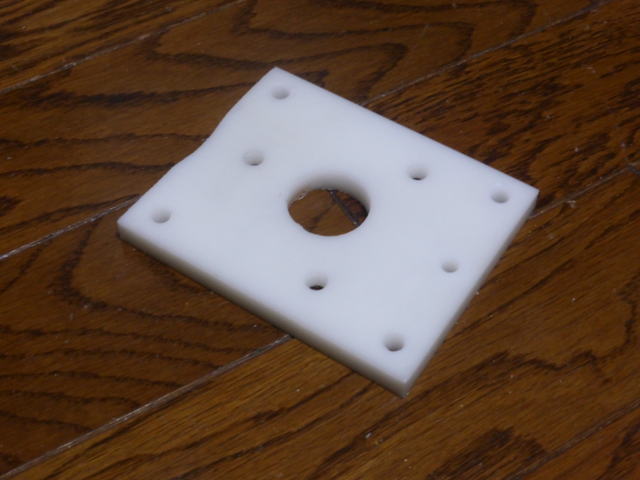

最初に加工の準備をします。 チャックを平置きするためのプレートを作りました。 間に合わせの材料(ジュラコン)を使ったので余分な穴が開いています。 |
 |

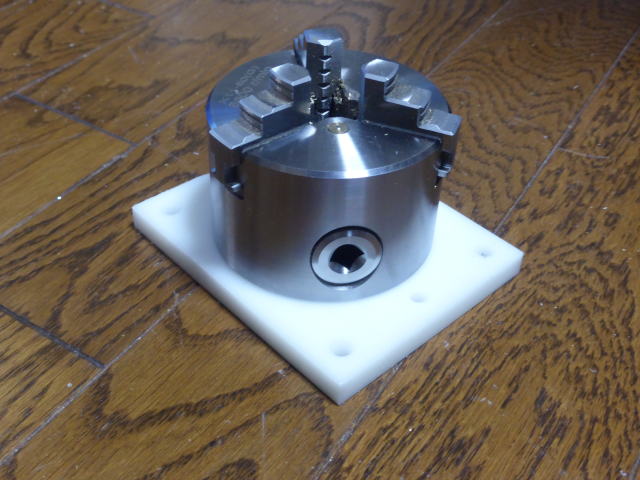

チャックに取り付けました。 サラネジを使ったのでネジは下に飛び出していません。 |
 |

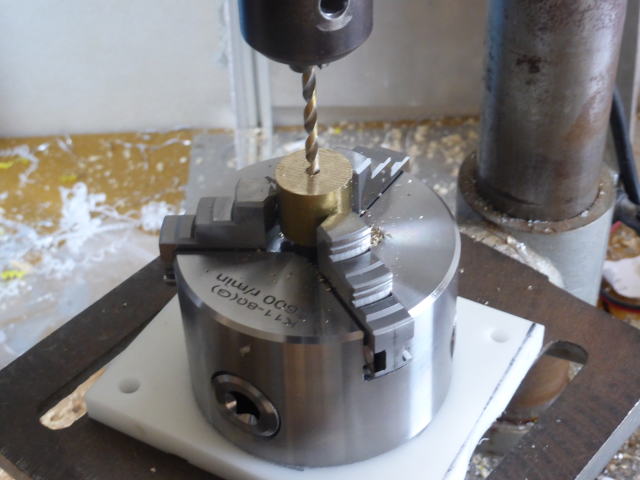

写真のようにチャックをバイスとして使います。 材料は20φの真鍮丸棒です。 |
| CNCフライス盤で端面をきれいにしました。 | |
 |

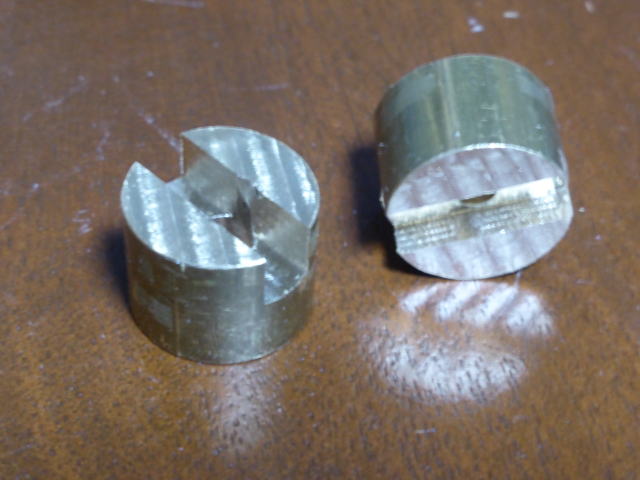

溝を作りました。 |
| 樹脂部分を切削しました。 | |
 |

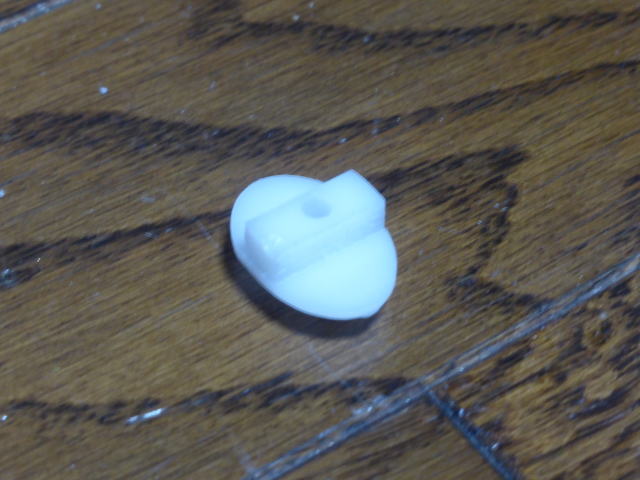

ステッピングモーターのステップ数設定に誤りがあって楕円になってしまいました。 使えない事はないのでとりあえず使います。 |
 |

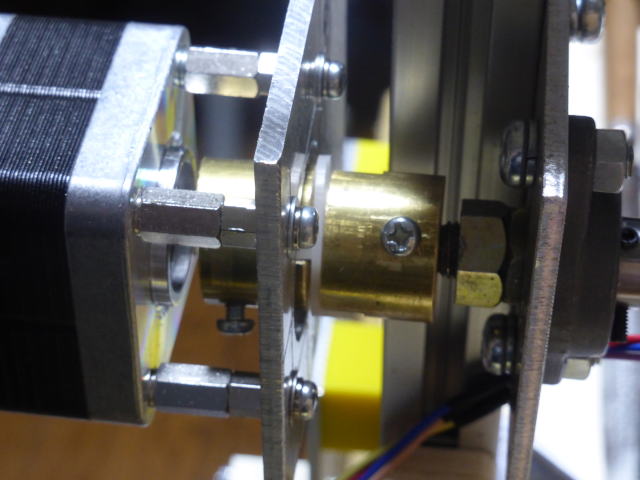

カップラーを取り付けました。 |
| 動作テスト 良好でした。 |
|
| 今度は3D プリンターで作ってみます。 | |
 |

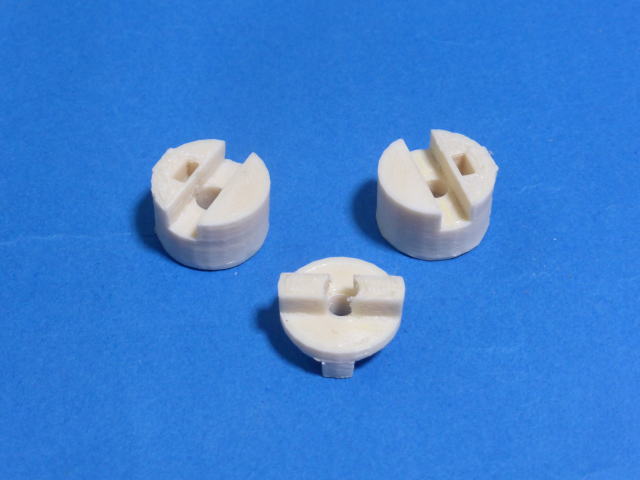

印刷できました。 |
 |

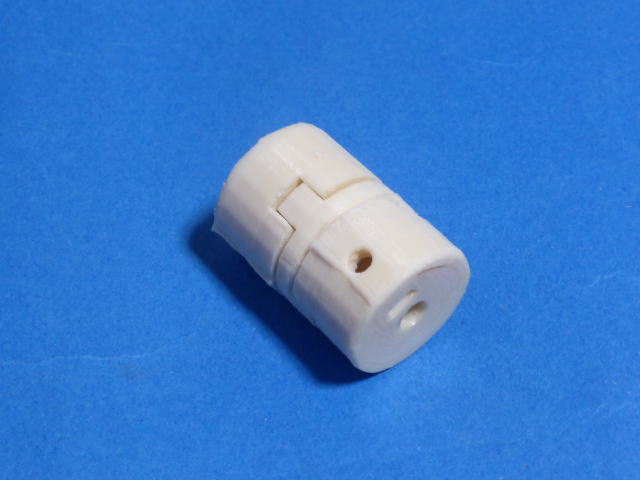

組み合わせた様子です。 |
| とても滑らかに回りました。 最初からこうすればよかったです。 |
