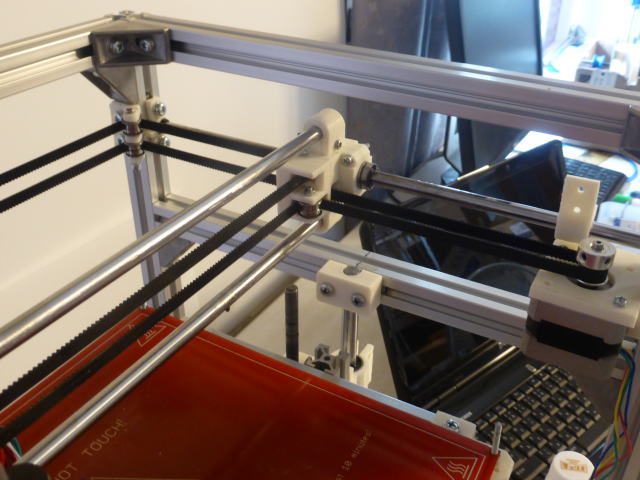

ベルトを取り付けました。 |
 |

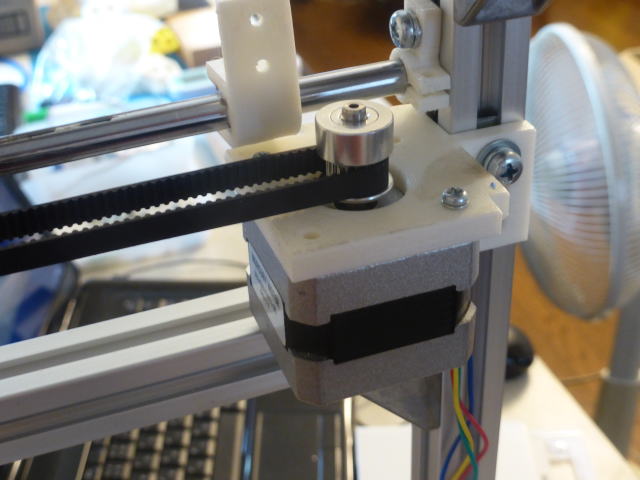

右側のXYモーター |
 |

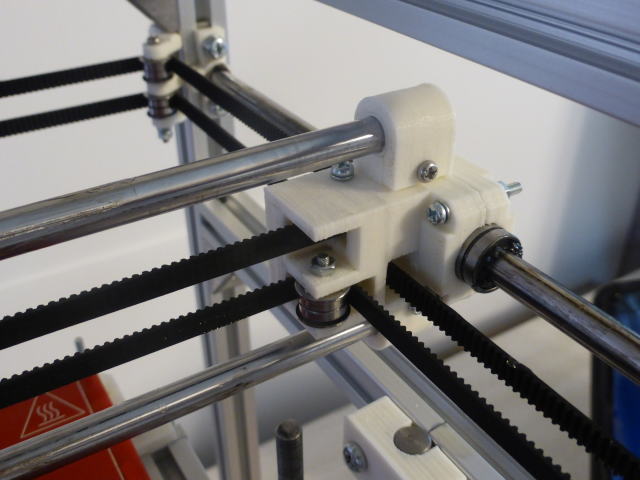

右側のXYキャリッジ |
 |

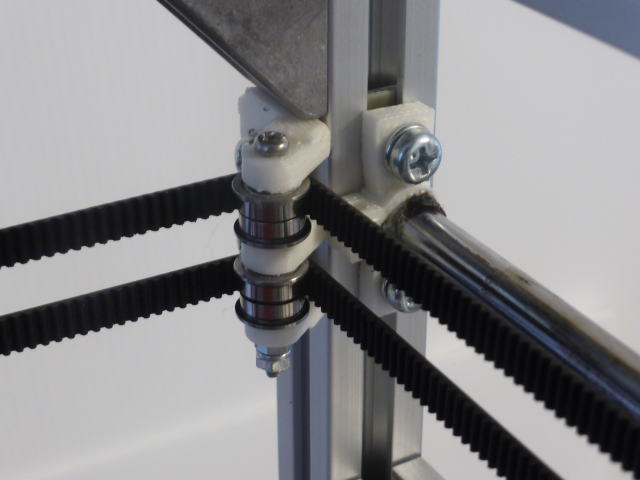

右側のXYアイドラー |
 |

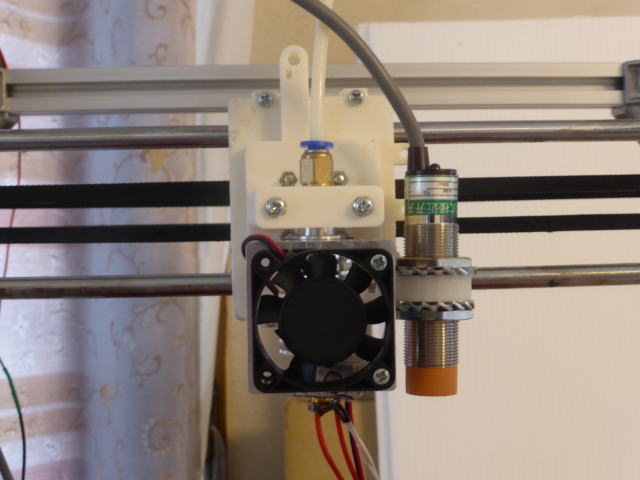

ホットエンドとZ軸近接センサー |
 |

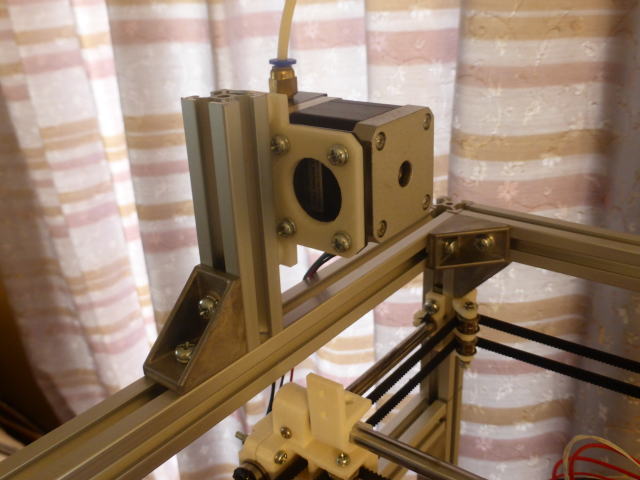

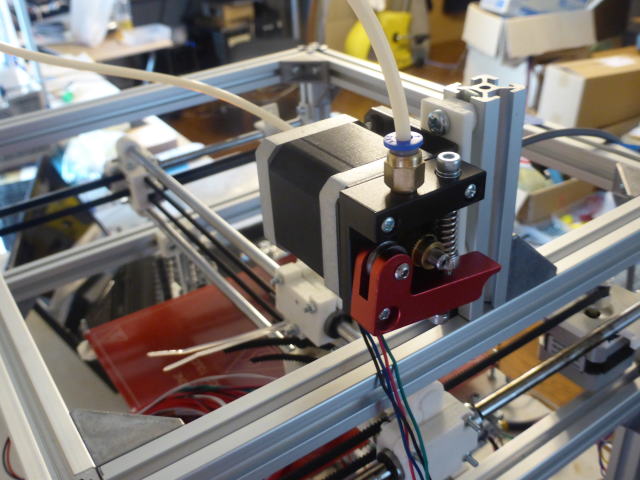

エクストルーダー |
 |
エクストルーダー |
 |

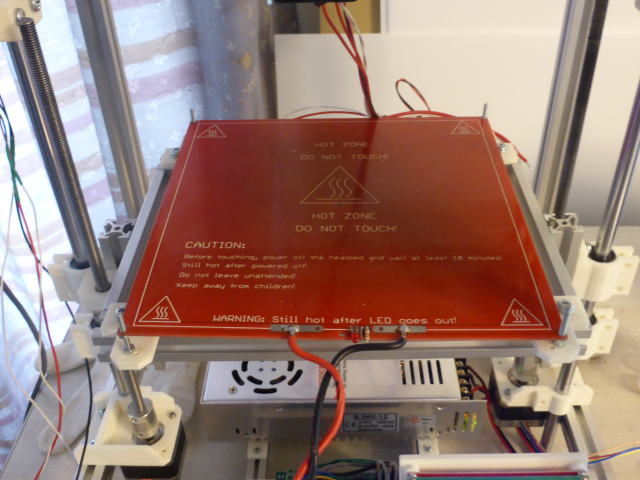

ヒートベッド |
 |

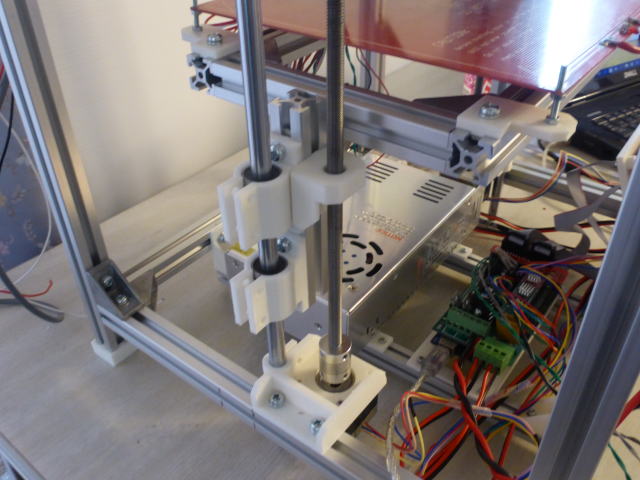

左側Z軸送りネジ |
 |

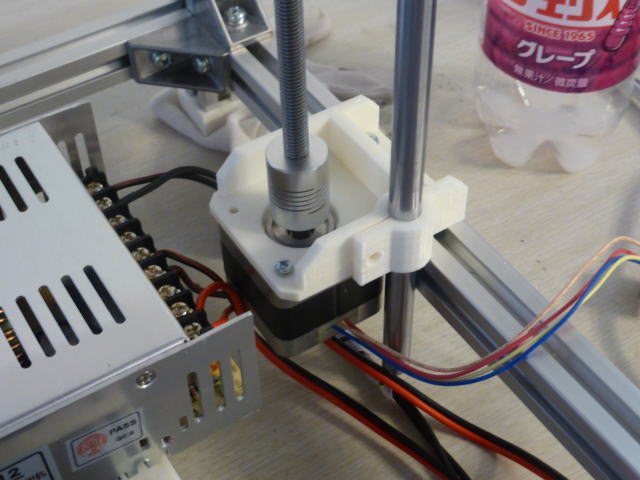

右側Z軸モーター |
 |
制御基板 |
 |

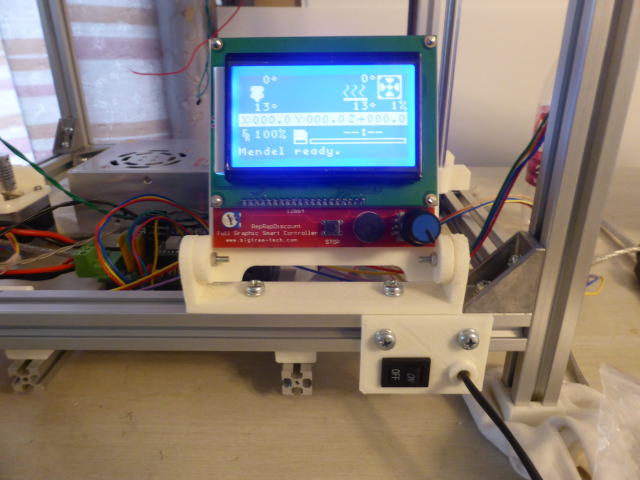

LCDコントローラーと電源スイッチパネル |
 |

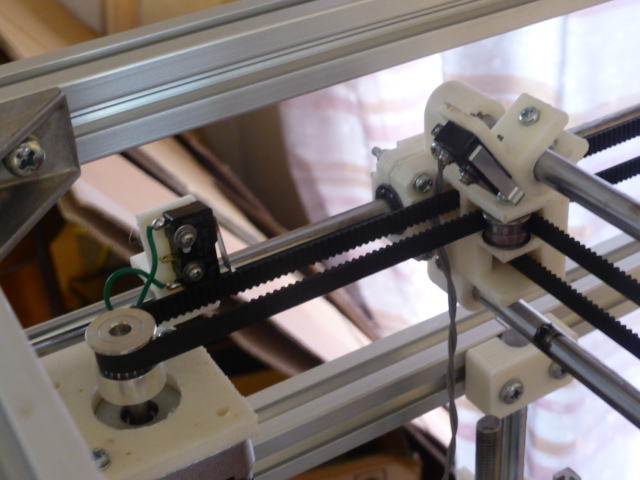

X軸とY軸のリミットスイッチ |
 |

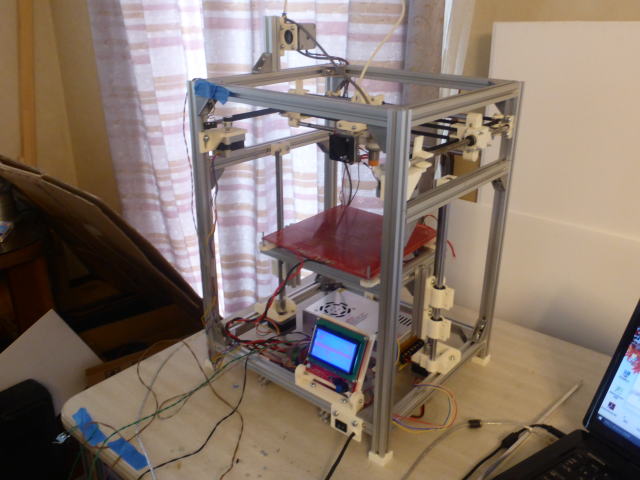

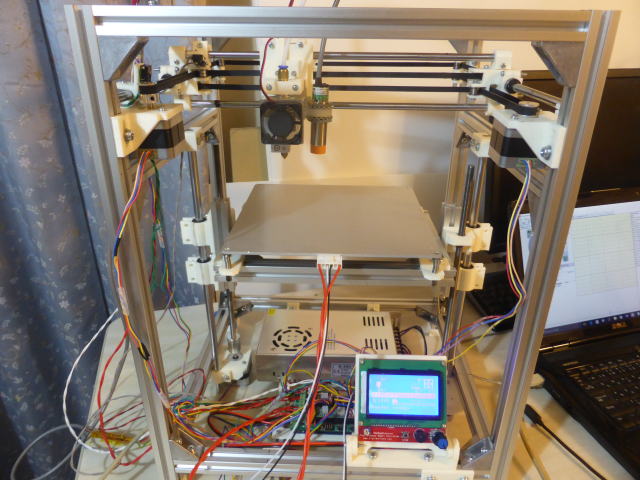

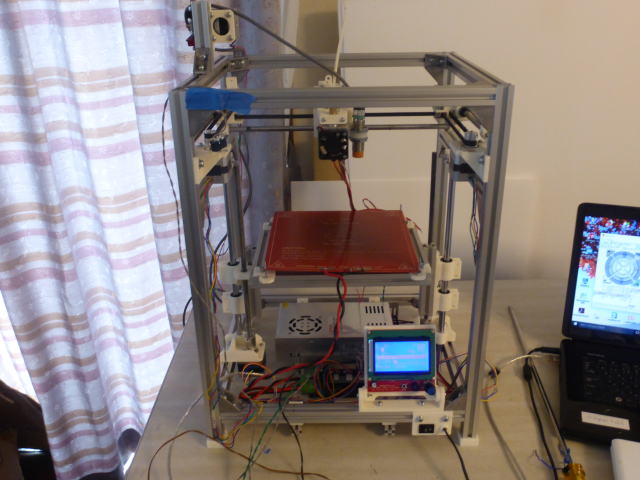

完成間近です。 |
 |
|
 |

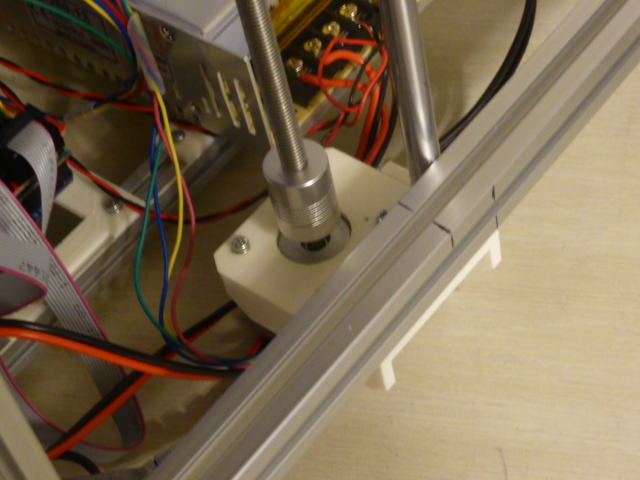

Z軸のモーターですがブラケットを裏返ししてアルミフレームの下側に取り付けました。 理由はZ軸の移動距離を増大させるためです。 この変更によりZ軸の移動距離は160mmから200mmへ40mm増大させる事が出来ました。 下の枠を下げてZ軸を延長するのは止めました。 |
 |
アルミ製のヒートベッドPCBが届いたので取り付けました。 このヒートベッドにはサーミスターが組み込まれていてケーブルも付属しています。 eBayで送料込み1942円でした。 この上に印刷できますが私はこの上にもう一枚アルミ板(厚さ3mm)を載せます。 理由は、上に載せたアルミ板を外して付着した糊を水洗いするためです。 |
 |

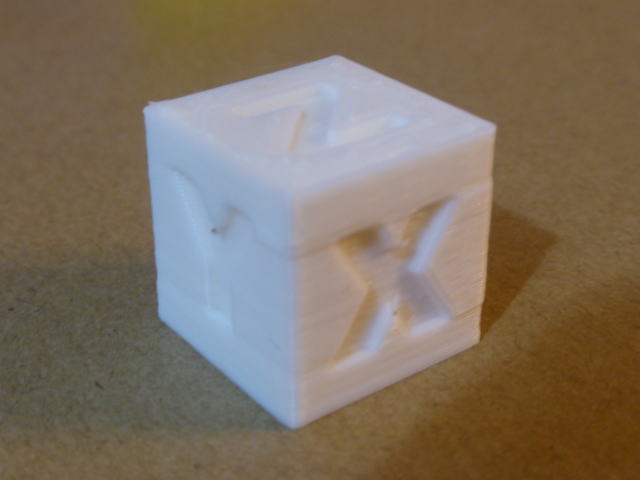

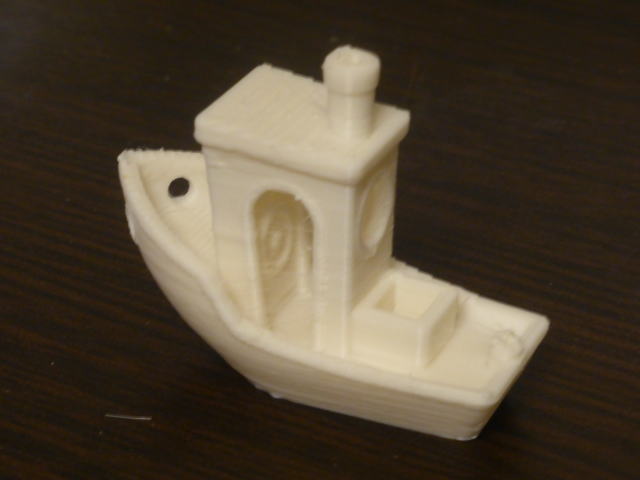

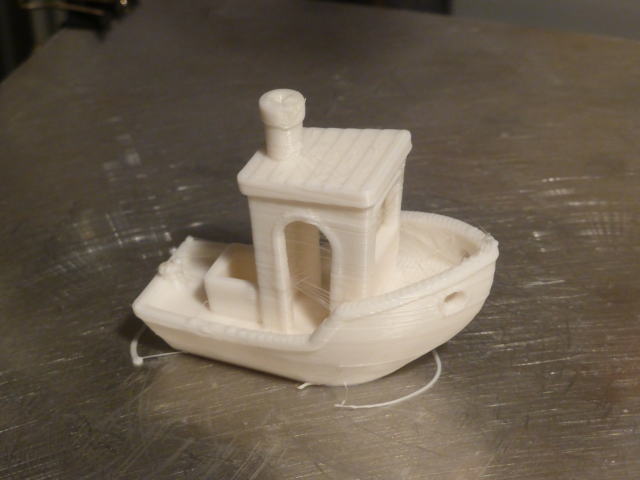

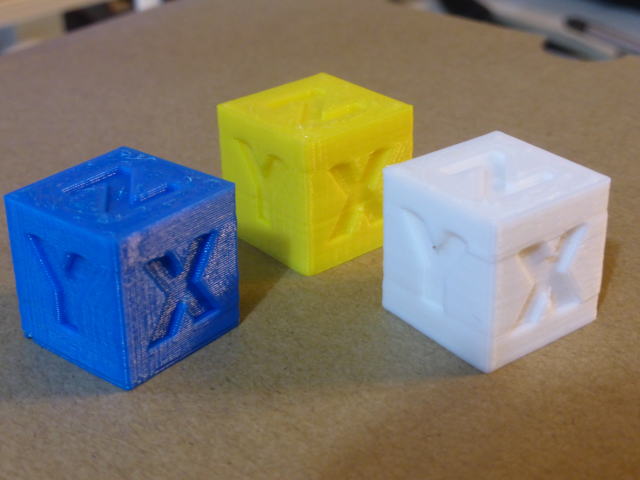

印刷結果 青・・・新CoreXY 3Dプリンター 黄色・・ビッグサイズCoreXY 3Dプリンター 白・・・HyperCube CoreXY 3Dプリンター |
 |
|
 |
|
 |
