ホットエンドとエクストルーダー(2)

2018年8月6日

7月18日にeBayに注文していたエクストルーダーが届きました。 ハンドルが右側のタイプでモーターマウント付きです。 さっそく組み立ててみました。

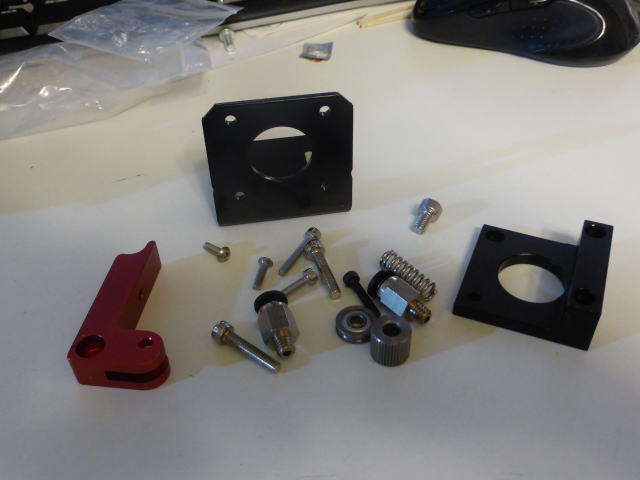

	写真は届いたもののすべてです。 値段は1093円でした。

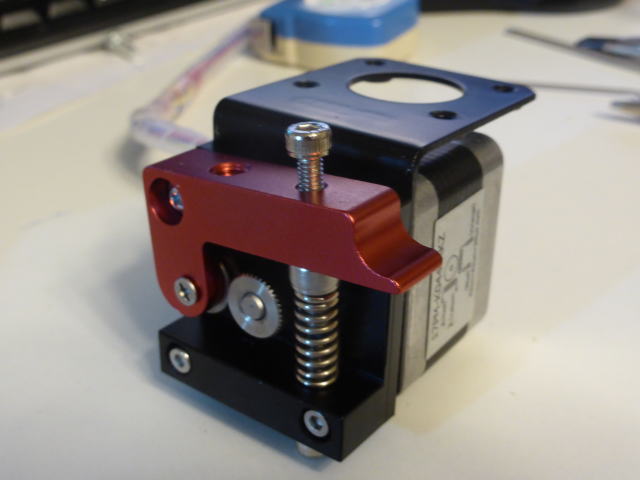

	モーターに取り付けました。 よさそうです。

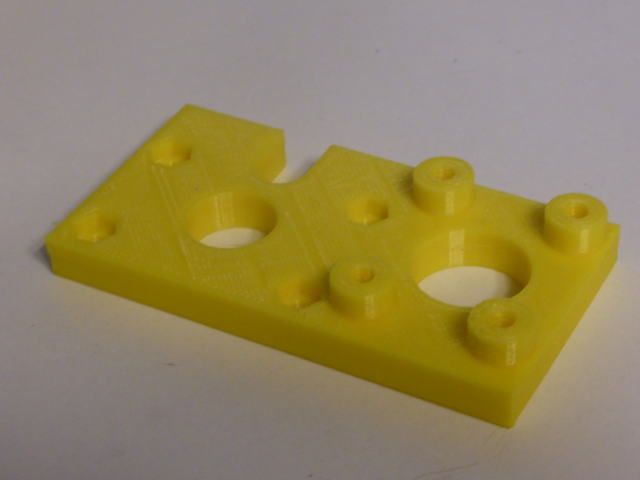

	こちらはXキャリッジに固定するブラケットです。

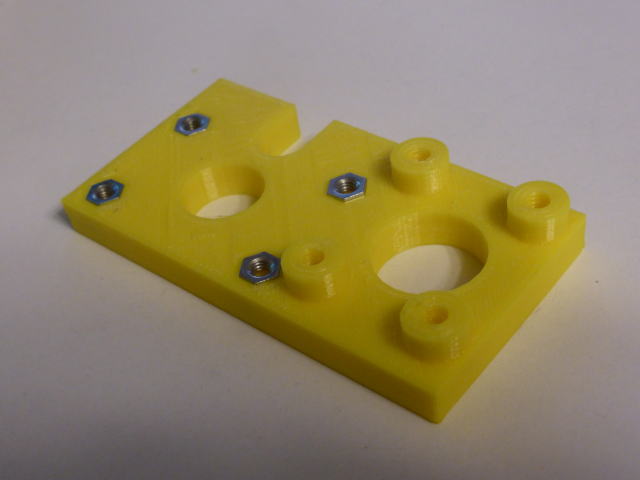

	ナットを埋め込みました。

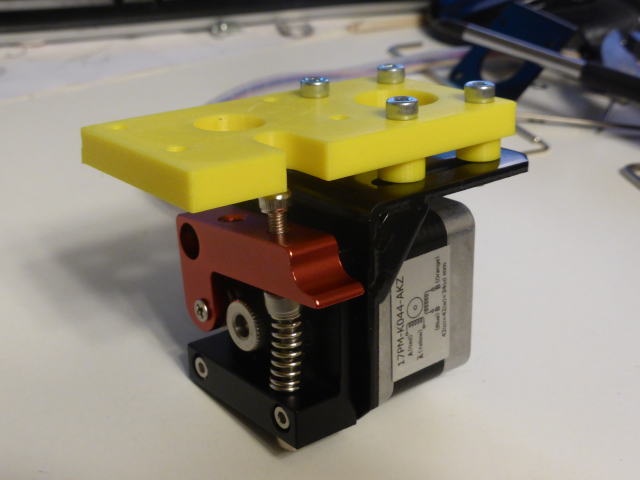

	合体しました。

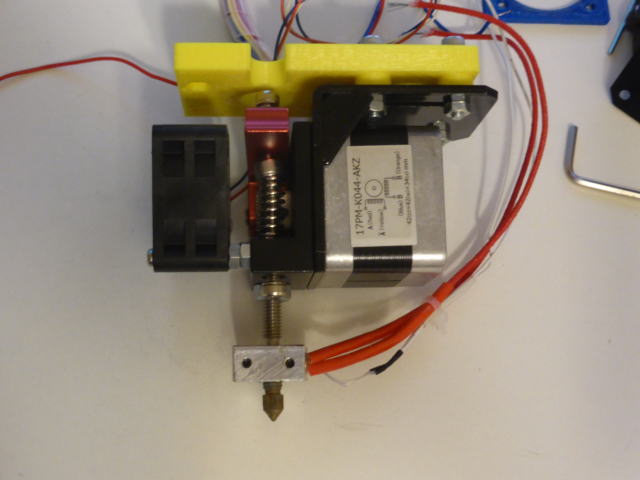

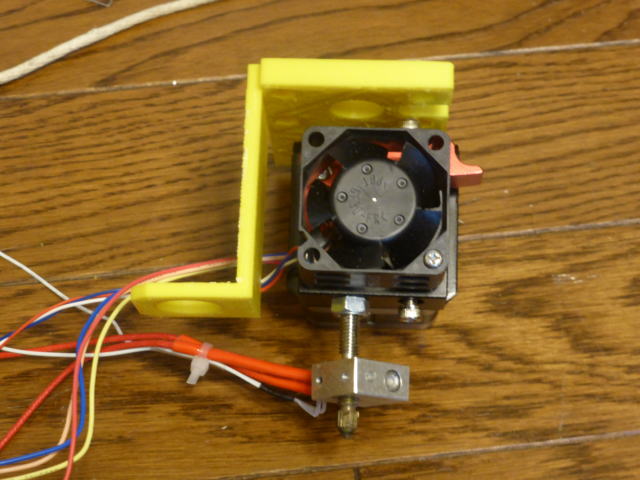

	ファンとホットエンドを取り付けて完成です。 金額内訳 モーター・・・700円 ホットエンド・・・347円 ファン・・・150円 エクストルーダー・・・1093円 合計・・・2290円

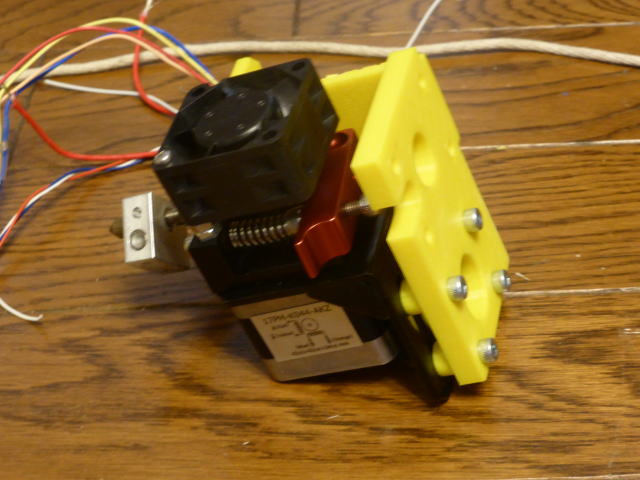

	近接スイッチのブラケットも付けました。

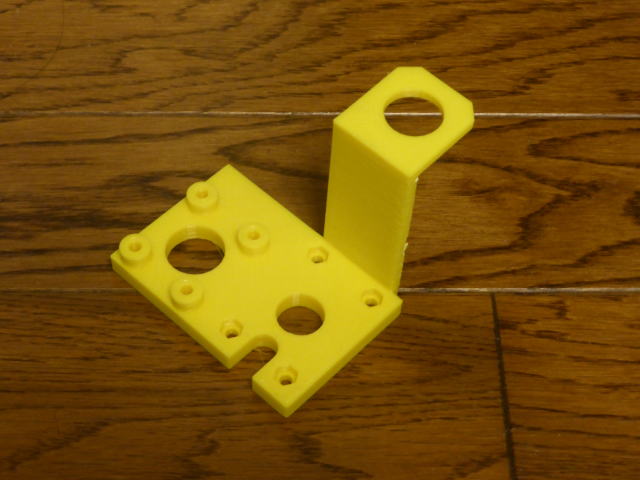

	これまでファンが左側に来るよう作っていました。 ファンが手前を向くようにしても良いと気づきました。 そのような考えで作ったブラケットが左の写真です。 近接スイッチのブラケットも兼ねました。

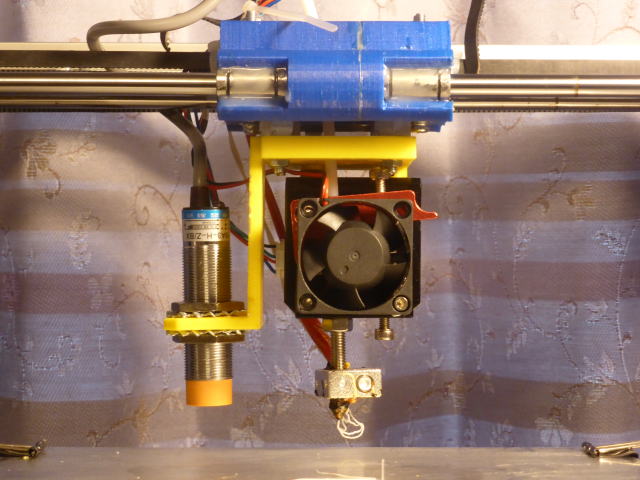

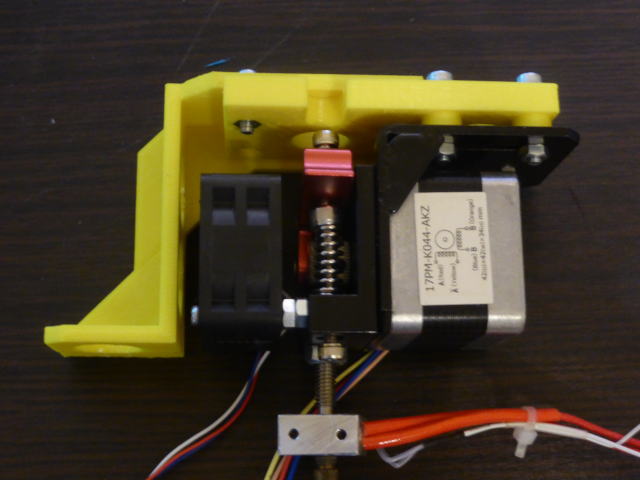

	エクストルーダーを付けてみました。 ハンドルが右側を向きますが問題ありません。 ノズルの中心と近接センサーの中心を近づける事が出来ました。(57mm→45mm)

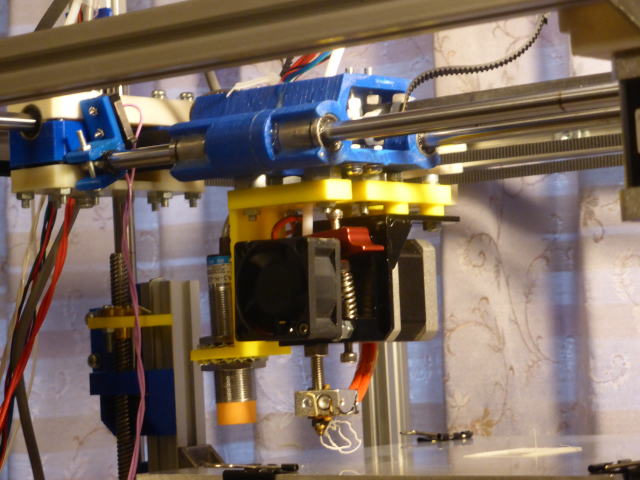

	本体に取り付けました。
