3Dプリンタ4号機
H Belt Z軸昇降
2013年8月3日
 |
|
 |

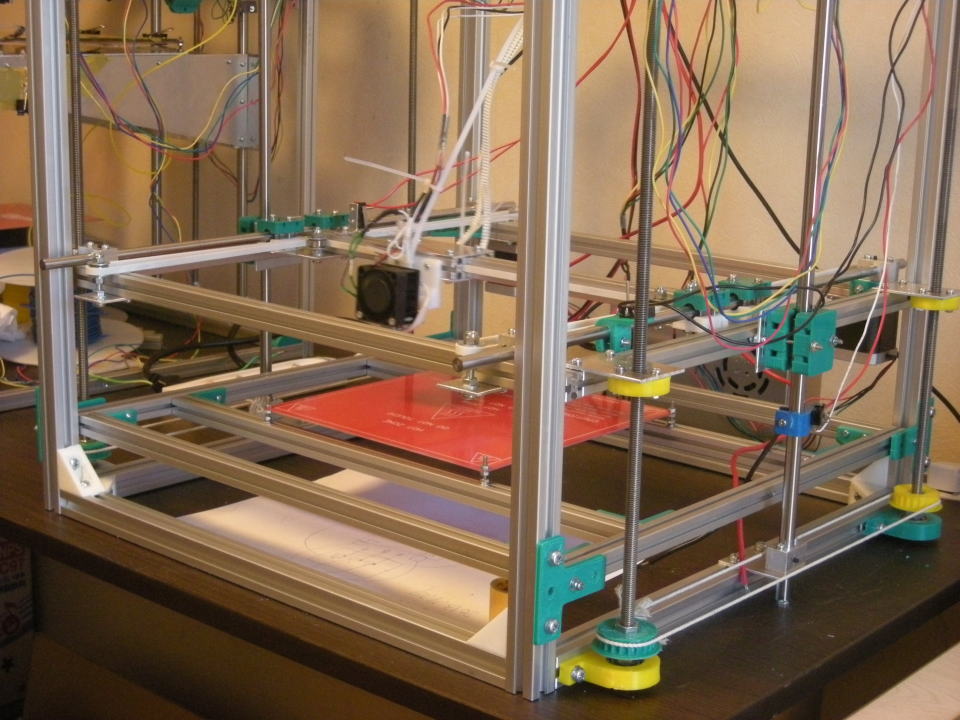

ヒーティングベッドを固定してH BeltフレームをZ軸方向に動かすよう変更しました。 |
 |

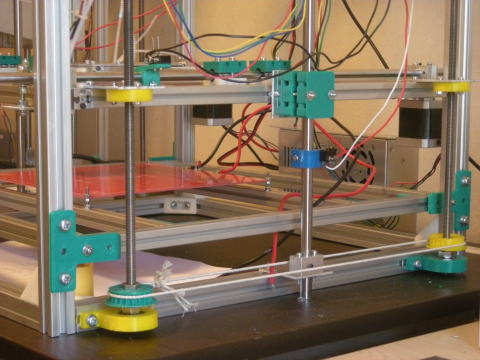

左側モーター付近。 左側にナットホルダーの取付け板が見えます。 この板が上下する事でH Beltフレームが動きます。 |
 |

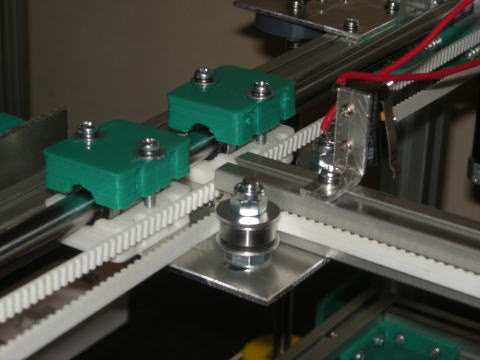

左側アイドラーとY軸スライド機構 |
 |
アイドラーの外径を小さくしたかったのでベアリングに付けていたプラスチック製ローラーを取外しました。 ベルト外れ防止のためベアリングの上下に径の大きいワッシャーを入れました。 Y軸リニアベアリングをダブルにしました。 X軸のリミットスイッチも付けました。 |
 |

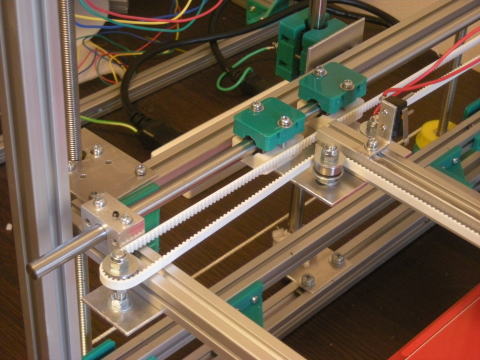

こちらは以前の姿 |
 |

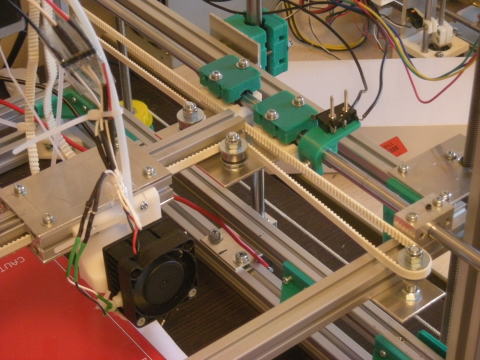

右側アイドラー、Y軸スライド機構、X軸キャリッジ Y軸のリミットスイッチも付けました。 |
 |

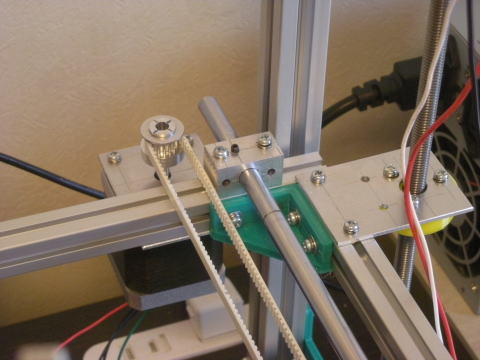

右側モーター付近 右側の長ネジが貫通しているアルミ板はナットホルダーの取付け板です。 |
| Z軸動作テスト うまく動いています。 |
|
| XY軸動作テスト アイドラー変更後の動作は良好です。 |
|
| テスト用データーによる動作テストです。 | |
