CoreXY 3Dプリンター改良

ホットエンドブラケットの改良

2018年7月6日


現在の訪問者数


ページビュー数

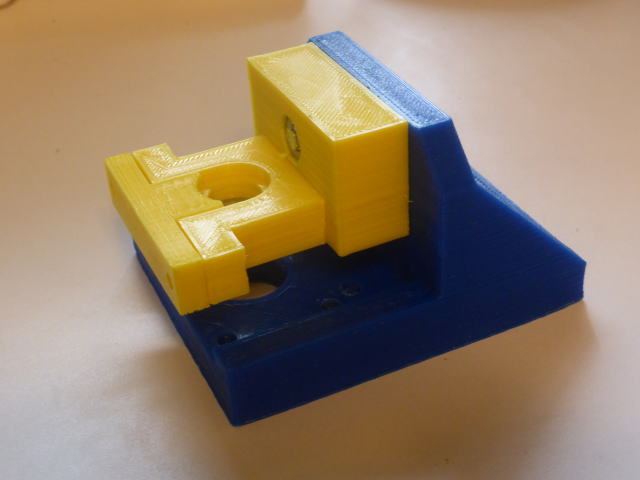

	このパーツホットエンドを固定するパーツです。 青のパーツはエクストルーダー1体型のプリントヘッド用のブラケットです。 エクストルーダー1体型のプリントヘッドはステッピングモーターがついていて重量があります。 振動を少なくするためこのような分厚いパーツになりました。 ボーデン型のホットエンドは軽量なのでこのような頑丈なパーツは必要ありません。 このパーツを廃止するためホットエンドブラケットを改良をしました。

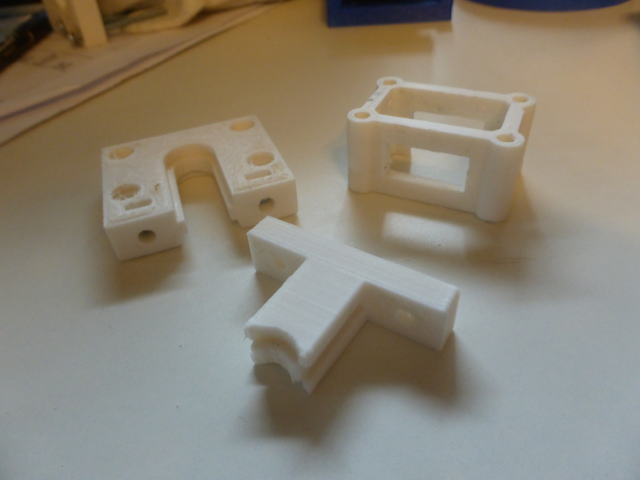

	改良後のホットエンドブラケットです。

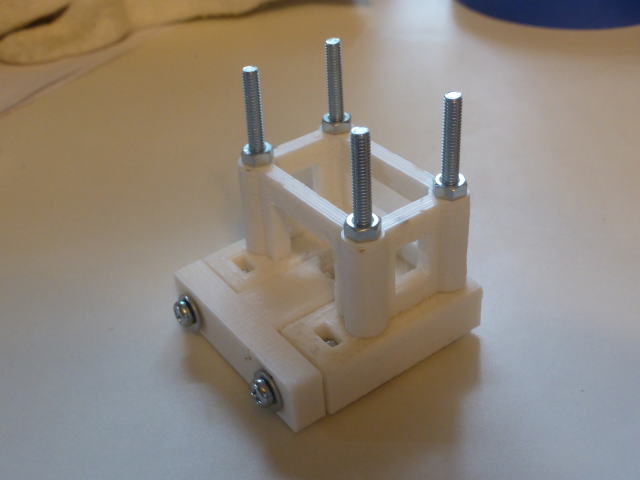

	組立てた様子

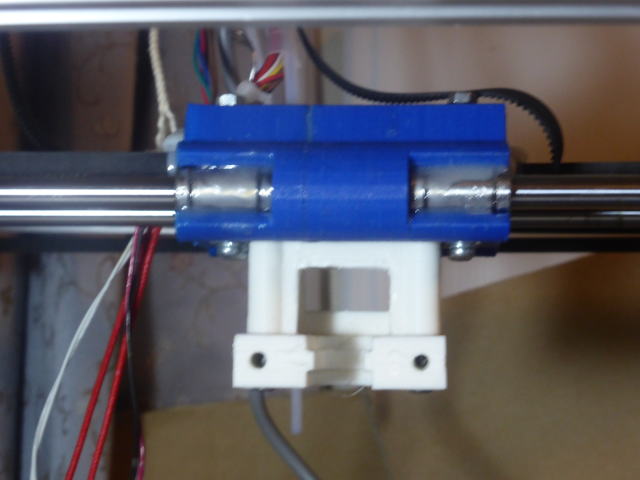

	Xキャリッジに取り付けました。

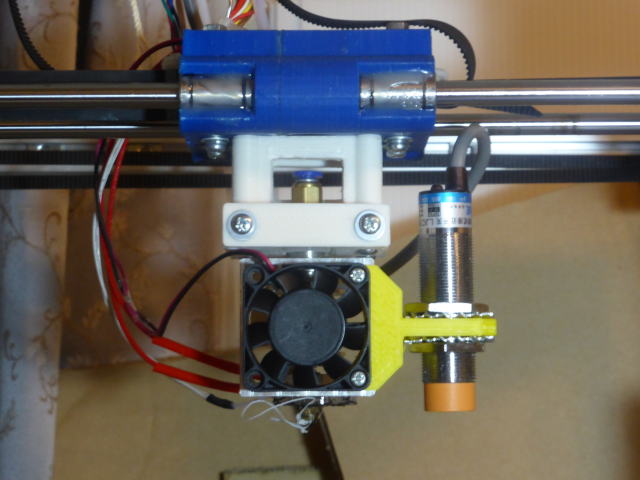

	ホットエンドを取り付けました。 すっきりしました。 高さも6mm上へ移動できました。

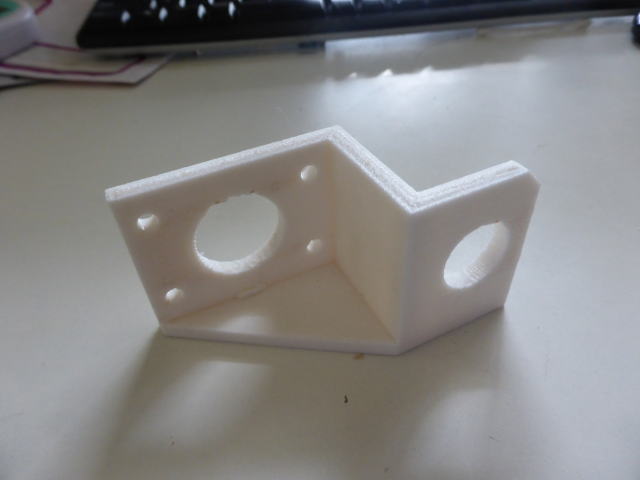

	ファンの固定ネジが使えない場合があります。 その場合の近接センサーブラケットを作りました。

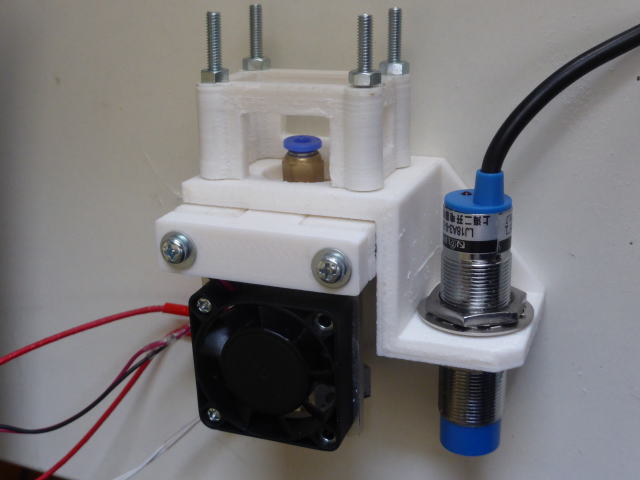

	取り付けた様子
