T溝プレート
2013年2月3日
| T溝プレートを作りました。 何に使うかは後で分かります。 |

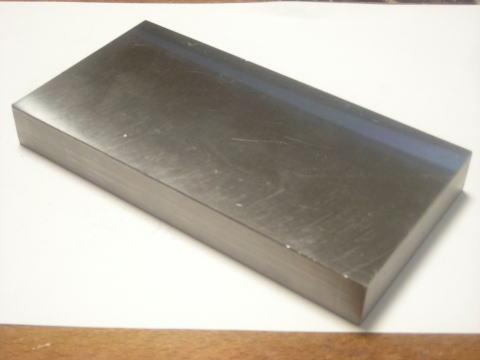

| 材料はSS400の厚さ20、幅80長さ160です。 |

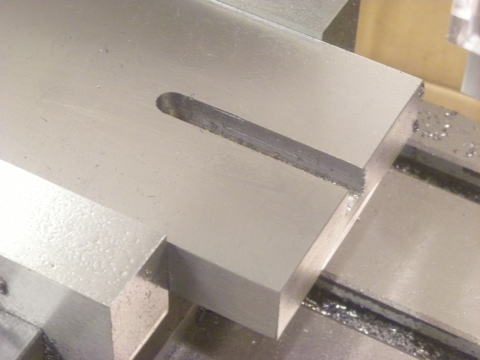

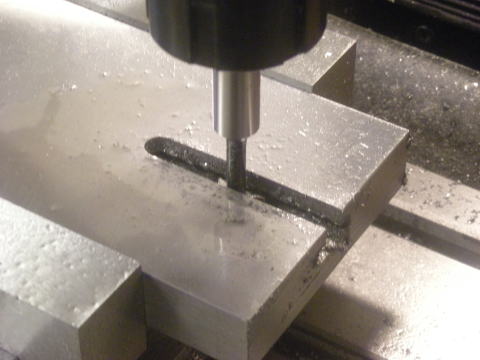

 | まず普通の溝を削ります。 |
 |

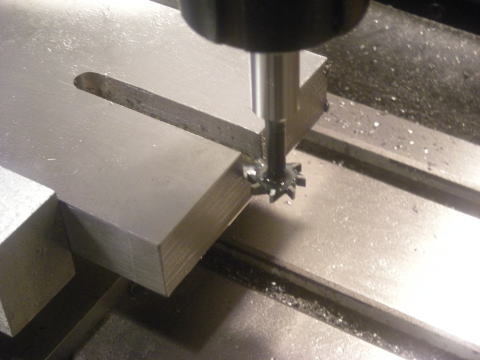

続いてT溝カッターでT溝を削ります。 T溝カッターを使うのは初めてです。 |
 |
ゆっくり、ゆっくり切削しました。 |
|

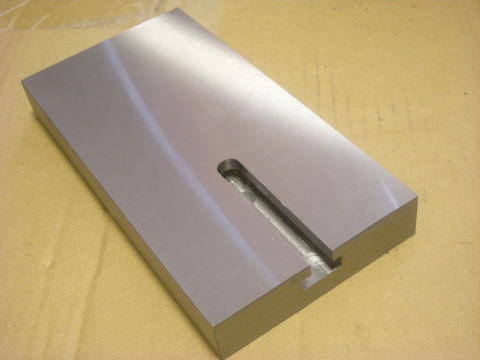

T溝の加工が終わりました。 入り口の幅9mm、入り口の厚さ5mm、中の幅16mm、全体の深さ10mmです。 |
 |

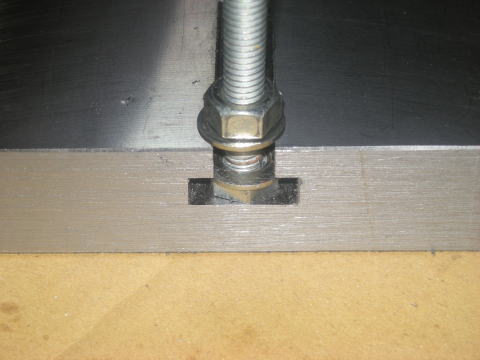

本来ならTナットを使うべきですが持ってないので今日はM6のボルトで間に合わせることにします。 |
 |

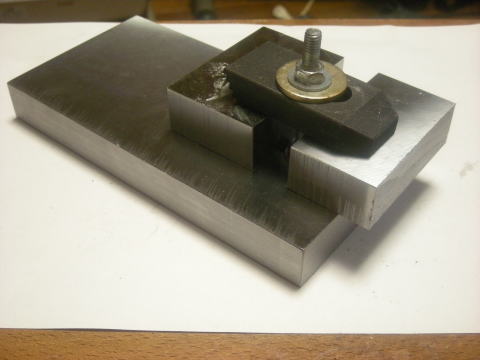

こんな感じで材料をプレートに固定します。 |
 |

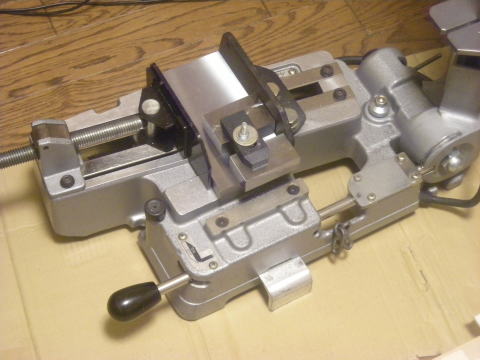

そのT溝プレートをバンドソーのバイスで固定します。 つまりT溝プレートは小さな材料をバンドソーで切断する時に使用する材料固定用の治具です。 |
 |

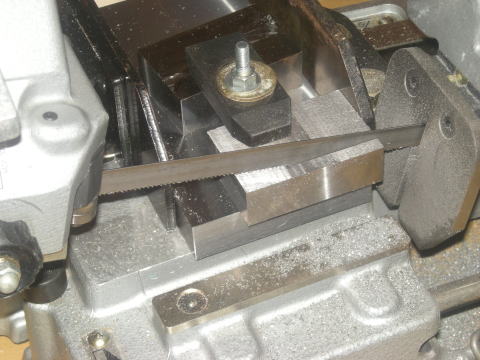

実際に切って見ました。 |
 |

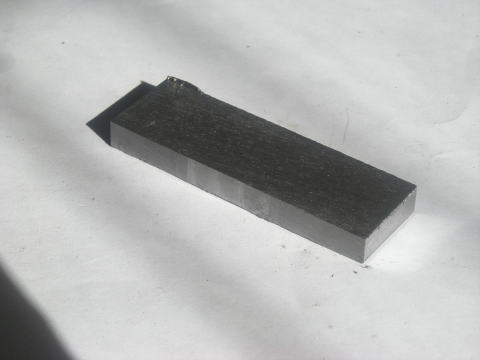

材料をしっかり固定できたのでうまく切断できました。 |
