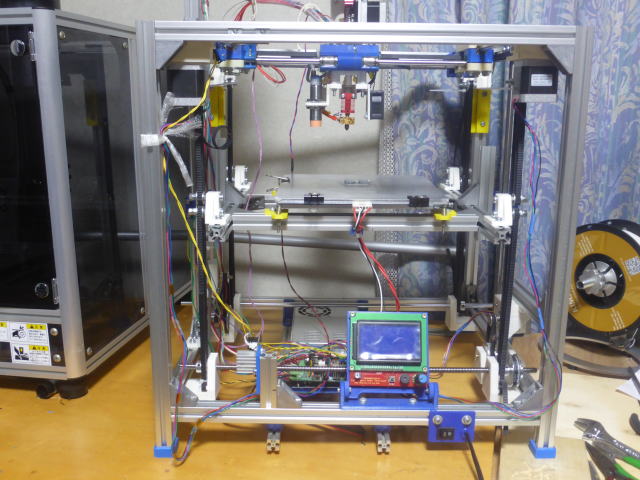

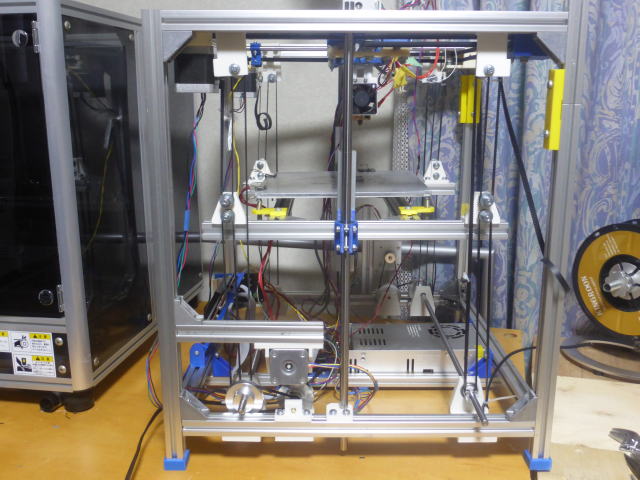

ベルトを4箇所に付けた。 正面から見る これまでベルトは2箇所に付けていましたが４箇所に付けました。 駆動シャフトは前と後ろの2本になりました。 モーターおよび減速プーリーは左後ろと右前の2箇所に設置しました。 |
 |
左側面 |
 |

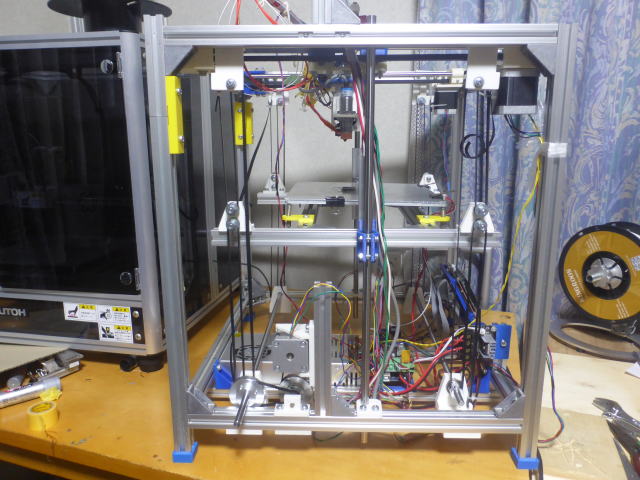

背面 |
 |

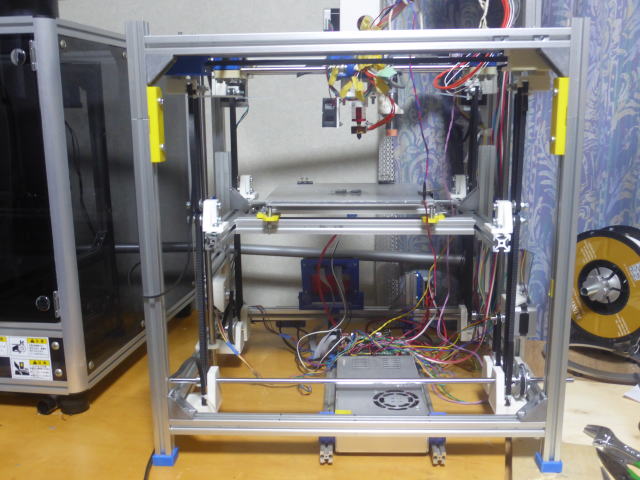

右側面 |
 |

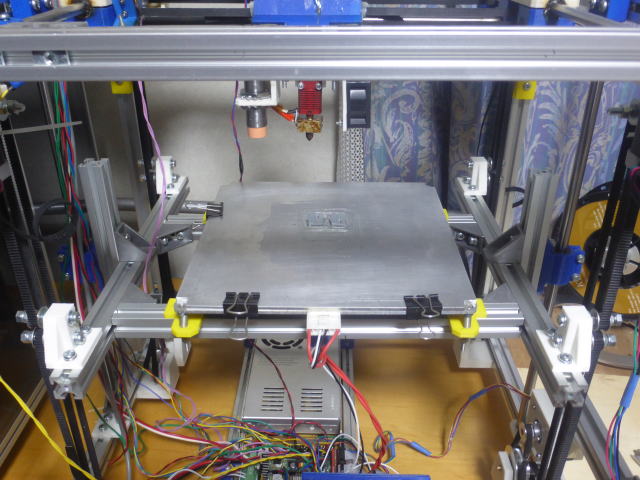

ヒートベッド 4角の白い部品は動滑車ブラケットです。 |
 |

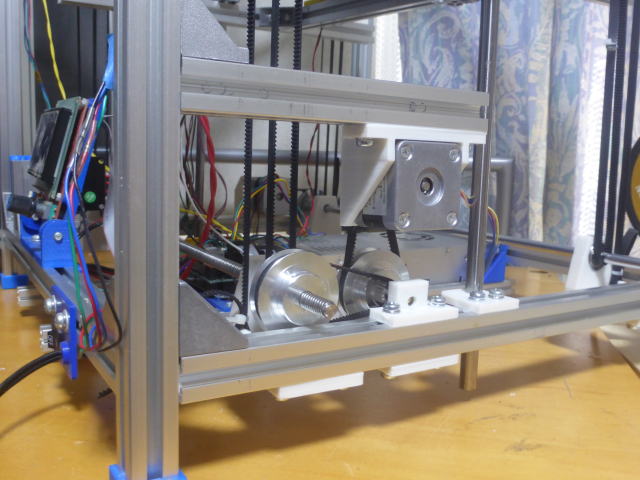

右前のモーター付近です。(内側から見る) スペースが無かったのでモーターを上から吊るしました。 |
 |

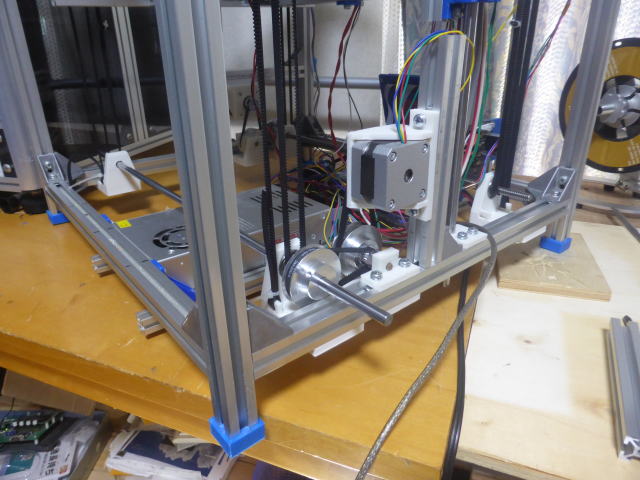

右前のモーター付近を外側から見る。 |
 |

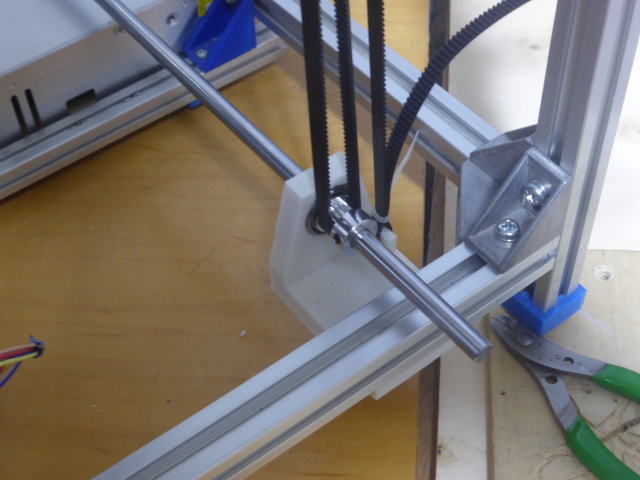

左前プーリー |
 |

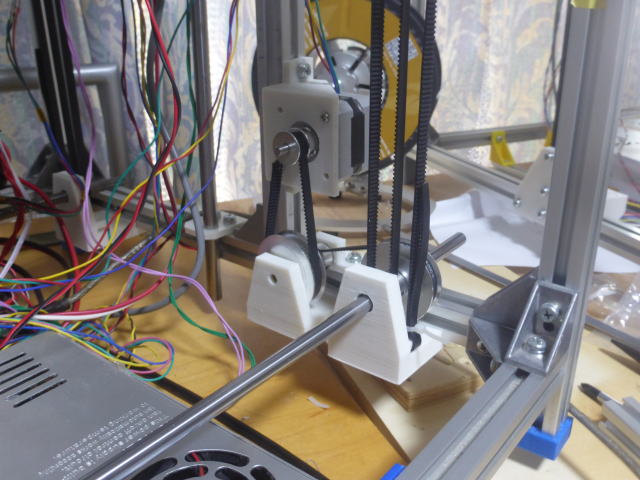

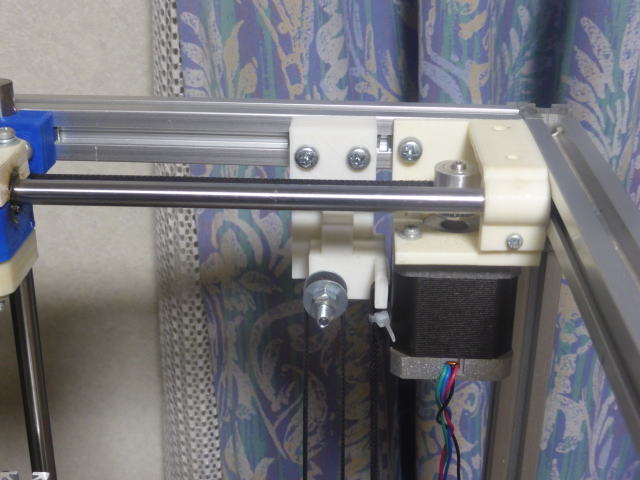

写真は左後のモーター付近です。(内側から見る) |
 |

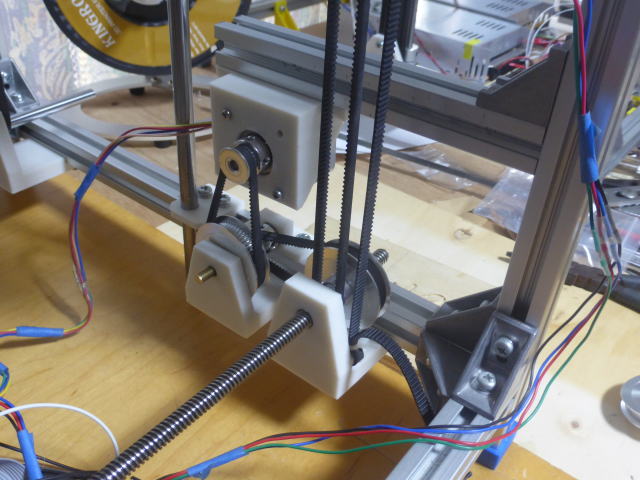

左後のモーター付近を外側から見る。 |
 |

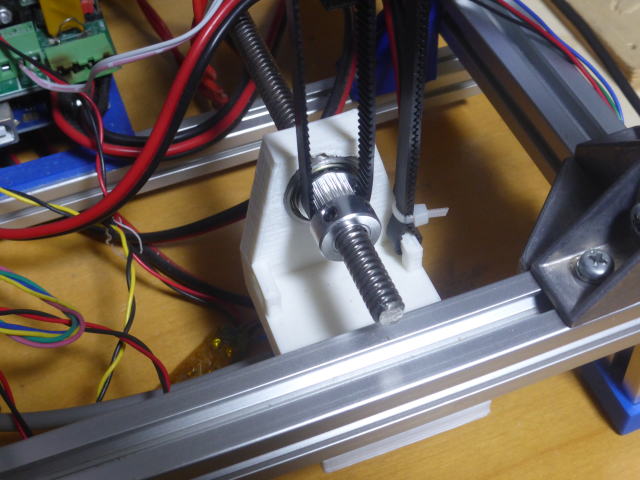

右後ろプーリー |
 |

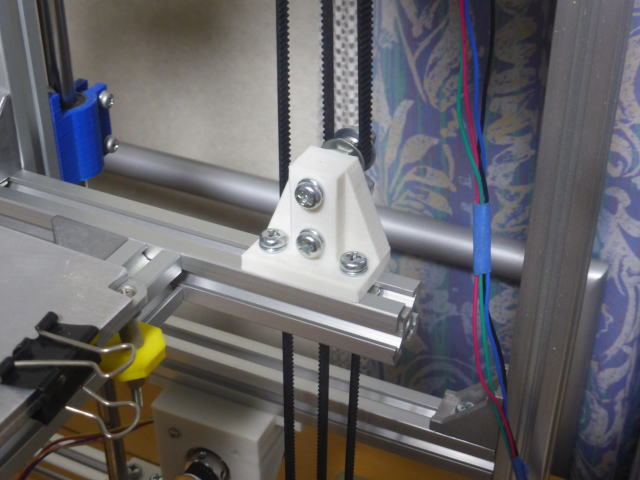

アイドラー(右前) |
 |

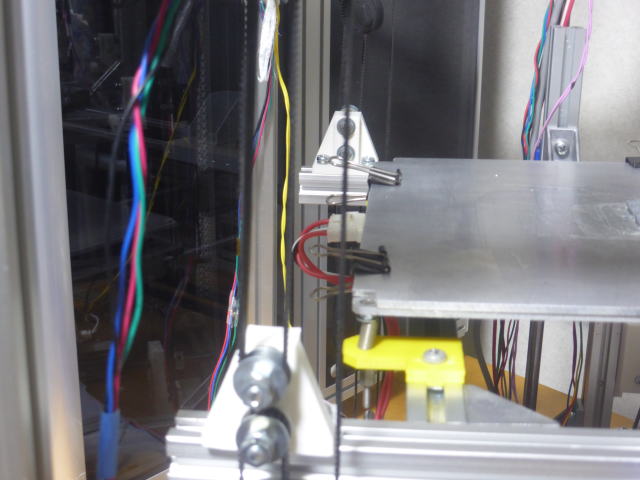

動滑車(右前) ヒートベッドに固定されています。 |
 |
動滑車(前) 右側面から見る |
| 動作テストをしました。(右側面から見る) | |
| 動作テスト(正面から見る) 正常に動きました。 ちょっとゴツゴツ異音がするので調整します。 |
