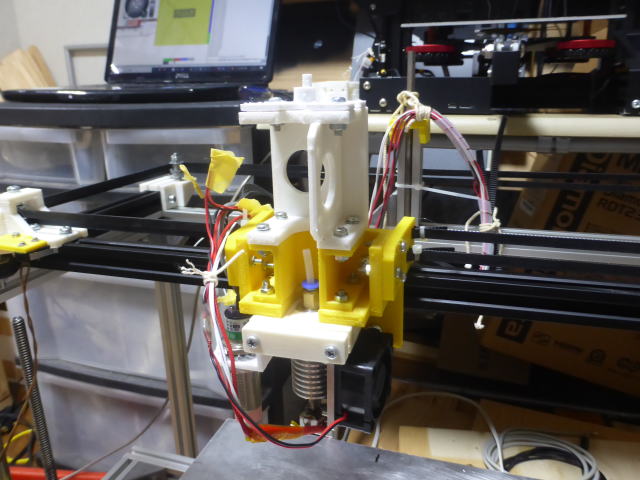

エクストルーダーのブラケットを取り付けました。 ホットエンドの直ぐ上はスペースが無かったので取り付けられませんでした。 下駄を履かせて31mmだけ上に取り付けました。 |
 |

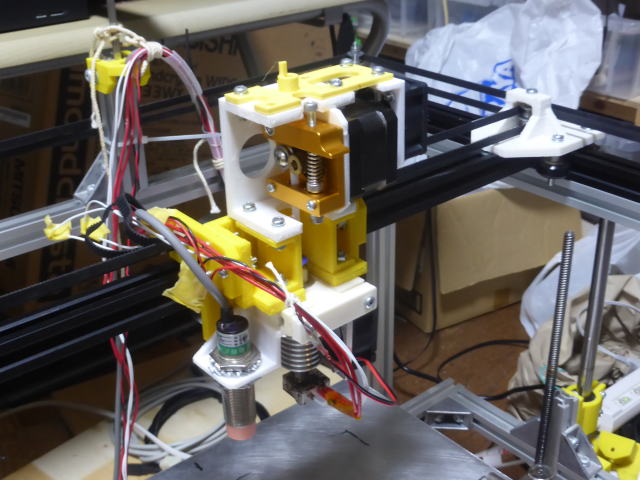

エクストルーダーを取り付けました。 |
 |

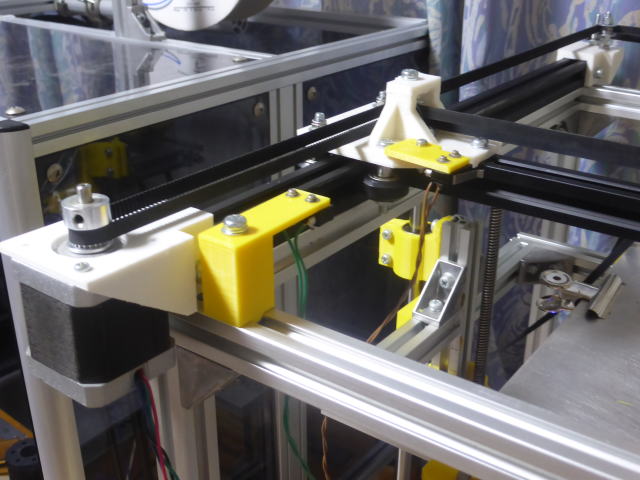

リミットスイッチを取り付けました。(黄色の部分) 右上・・・X軸リミットスイッチ 左下・・・Y軸リミットスイッチ |
| 動作テスト 動きだけのテストで印刷はしていません。 Vスロットアルミフレームとベアリングホイールを利用したCoreXY機構はとても快適に動作しました。 ガタつきはなく音も静かでとても滑らかに動きます。 大成功です。 |
|
| 動作テスト 船を印刷してみました。 |
|
| ベアリングホルダーを印刷してみました。 | |
| デジカメの電池が劣化して長い録画ができません。 上の続きです。 XY方向の速度も速くてスムーズに動いています。 Z軸が10mmを過ぎたところですが積層ずれもなくきれいに印刷できています。 Vスロットアルミフレームとベアリング付きホイールの組み合わせによるスライド機構はとても良いです。 ガタつきが無くなるようにきちんと調整さえすればリニアレールと同じ位の精度がでると思います。 |
